DWJ5180JJHD6計量檢衡車（PK10000吊機）

A、車體部分

   1、整車型號：DWJ5180JJHD6計量檢衡車；

   2、配置倒車影像系統；

   3、安裝具有衛星定位功能的行駛記錄儀，ABS（制動防抱死系統），加裝空調

   4、柴油發動機：東風康明斯發動機有限公司B6.2NS6B210 國六排放，功率≥154 kW，排量：6200ml;

   5、底盤：東風天錦DFH1180EX8;

   6、整備質量：≥17805kg;

   7、驅動形式：4*2驅動；

   8、外形尺寸：9000×2500×3350（mm）；

   9、軸距：5000（mm）；

   10.變速箱：5檔變速箱；

   11、總質量：18000kg；

   12、駕駛室準乘人數：3；

   13、輪胎規格：10.00R20；

B、車廂部分

    1、砝碼架配置：砝碼架高度要達到砝碼高度的1/3，按砝碼生產企業技術提供尺寸要求制作,保證砝碼放置平穩。配備隨車工具箱；

    2、車廂與車頭為同色油漆；

    3、車箱底部輔設≥5mm厚的防滑鋼板；

C、起重機部分

  1、吊機后置，帶操作平臺

  2、折臂式PK10000，最大起重量≥5000kg，臂體為進口型材，一次成型六邊形，焊縫僅一條

  3、回轉角度：≥400°

  4、吊臂幅度≥8.0米

  5、在吊臂伸展最長時，起重量≥1120 kg

  6、吊機配置要求：

   a.吊臂鋼板為進口700高強度鋼板

   b.油泵為進口知名品牌

   c.主要閥、鎖件及硬管、接頭為進口知名品牌

 7、吊鉤及吊具（鐵鏈?zhǔn)剑┡c所配砝碼起吊架必須匹配

 8、起重機產地：奧地利

起重機性能參數

   400°回轉，齒輪齒條式，全液壓。

 1、轉臺結構

  變截面等應力箱型框架結構，采用高強度鋼全焊接。

2、液壓系統

  采用柱塞泵泵通過取力器、變速箱與柴油發動機聯接。吊機液壓系統開式油路控制。操作起鉤/降鉤、回轉、變幅、伸縮等起重動作，液壓傳動機構設計合理；

3、控制

  常規控制，通過安裝吊機左右兩側的操縱桿控制，起重機的全部動作和速度可通過定位手油門進行快慢控制。

4、回轉機構

   齒輪齒條式，全液壓。

5、伸縮臂

  伸縮臂采用抗扭曲設計，采用高強度結構鋼制造，由2組變幅和2節伸縮臂組成，臂的截面為六邊形，使吊臂具有極高的穩定性。全部動作通過2組變幅油缸和1根雙作用往復式液壓油缸帶動實現，可以實現0-8.0米區間任意臂長長度。

6、安全裝置

  液壓系統：液壓平衡閥、液壓溢流閥、液壓雙向鎖；

7、吊鉤

 起重機參數

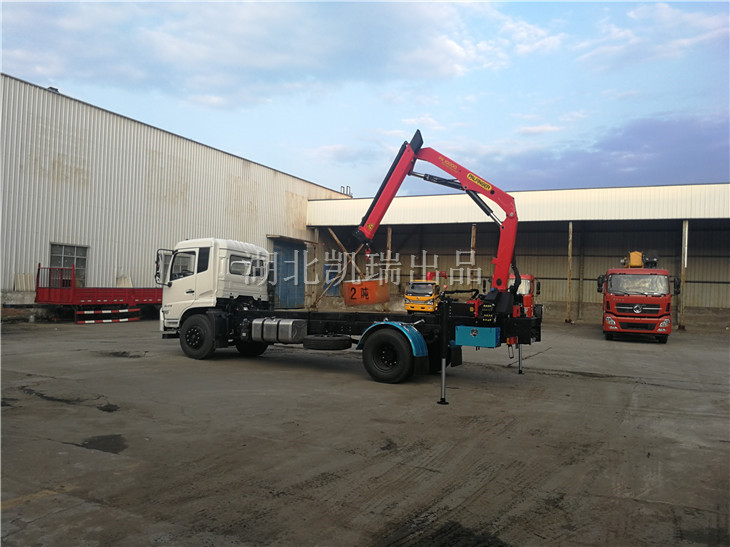

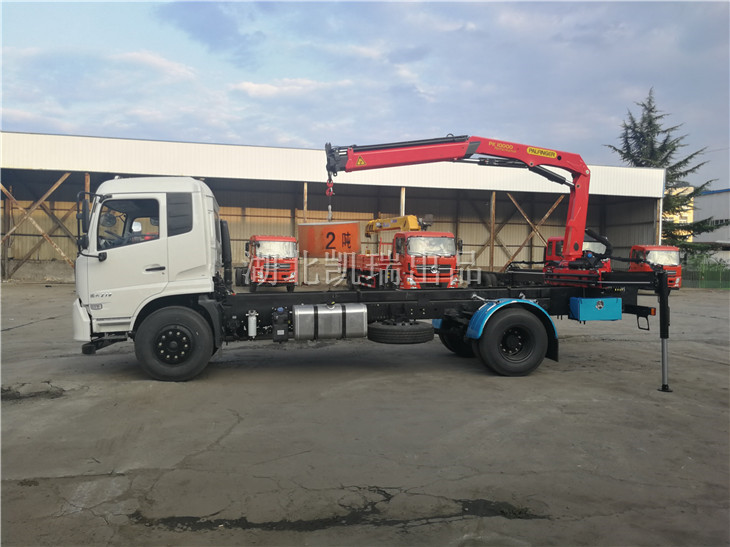

DWJ5180JJHD6計量檢衡車（PK10000吊機）左

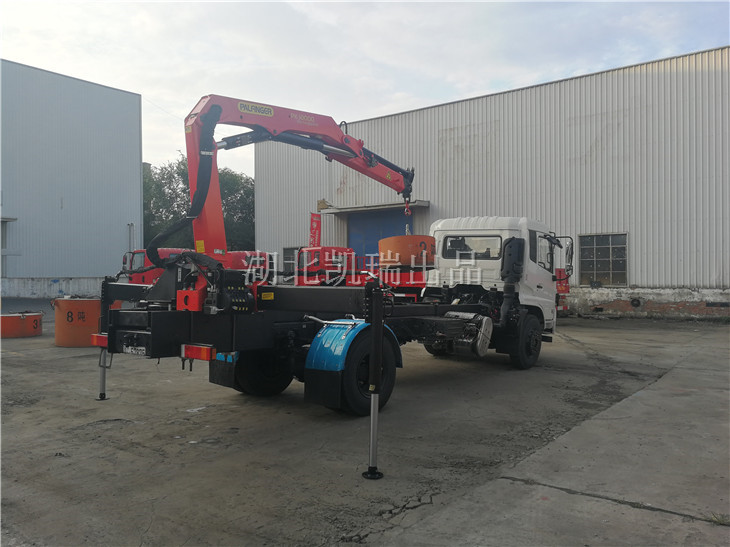

DWJ5180JJHD6計量檢衡車（PK10000吊機）左后

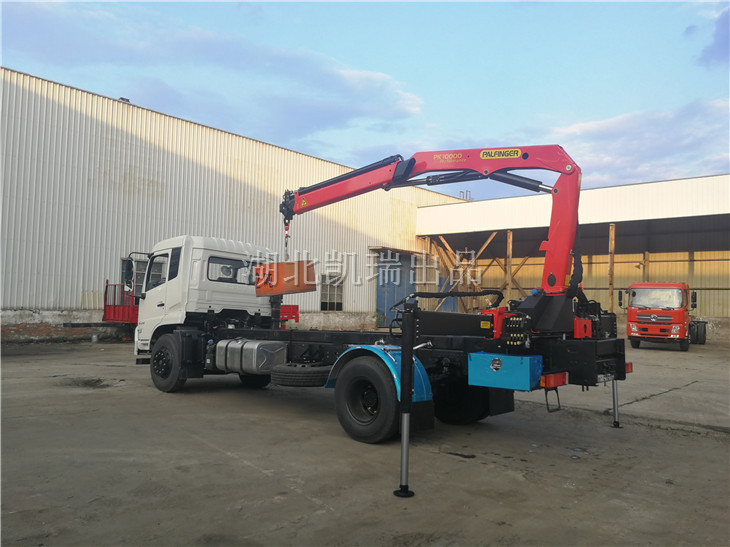

DWJ5180JJHD6計量檢衡車（PK10000吊機）右后

DWJ5180JJHD6計量檢衡車安裝PK10000吊機
