一、方案設計

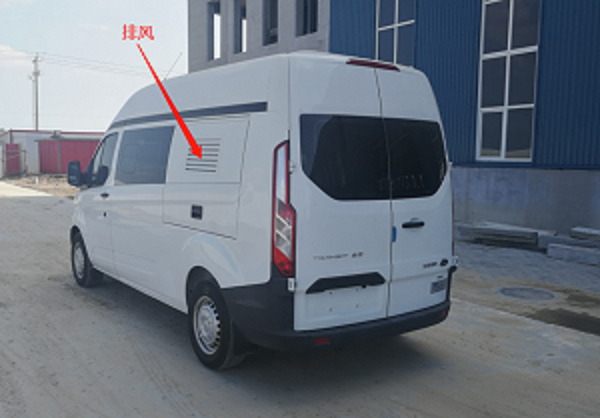

  1、車輛選型

 選用JX6533PA-M6江鈴全順客車底盤改裝成JX5036XJCZKA6檢測車，該車型外觀大方，車內空間充裕，動力性能好，滿足第六階段排放標準，在市區內通行不受任何限制。

2、內部設計：

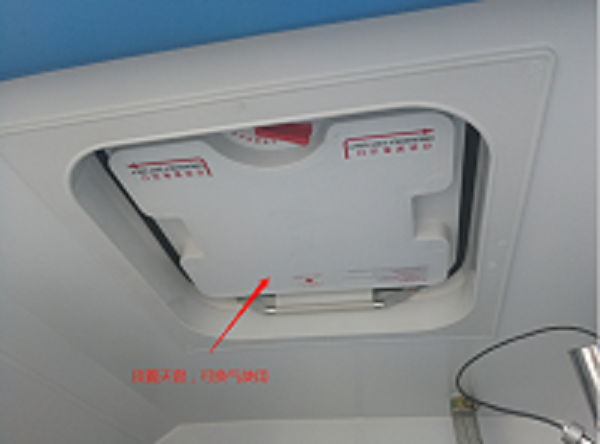

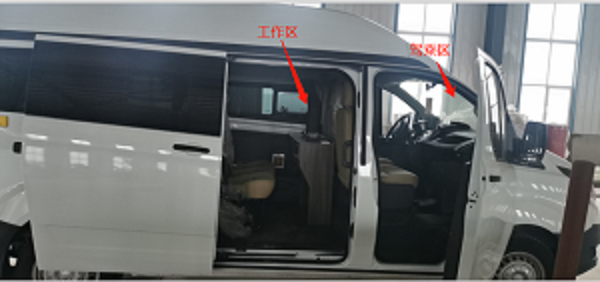

將乘務艙與后部檢定操作艙完全隔離，嚴禁油氣擴散到前艙，充分保證了前艙的乘坐和工作環境；為加速油氣的散發，在后艙車頂裝有大型手動天窗；后艙底板加裝花紋鋼板和設備緊固裝置，便于安裝設備和緊固設備。

3、檢測設備的配置:

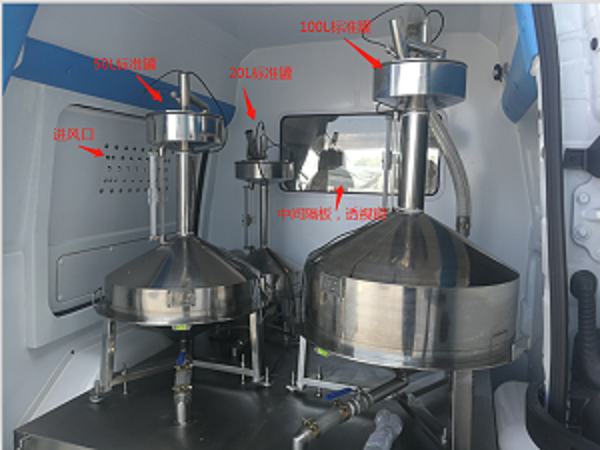

安裝100L、50L、20L金屬量器及250-400L異形儲油箱（或移動式卸油箱），用于加油機檢測；在每個標準量器中加裝一套溫度及液位的自動采集系統，建立智能化的數據處理平臺。

4、安全防護措施

前艙和后艙完全隔離，防止油氣擴散到前艙；液位計溫度計均有國家防爆證書；車輛安裝有導電拖帶、防火帽等防護措施，保證了現場操作的安全性。

5、檢測管理軟件

“燃油加油機檢定系統”軟件，是一套完全符合JJG443-2015加油機檢定規程的專用軟件，它具備了從檢定數據采集、計算、存儲、報表及檢定證書打印，油槍檢定預警、加油站管理等功能，為燃油加油機檢定提供了一個理想的操作管理平臺。

二、技術指標

裝置型式：燃油加油機檢定系統為自動式

檢定對象：燃油加油機

檢定介質：燃油加油機為汽、柴油

 2.1標準金屬量器組：

2.1.1名稱：二等標準金屬量器

2.1.2規格型號：BJL-DFZN-20L、50L、100L

2.1.3最大允許誤差±2.5×10-4（負4次方）

2.1.4二等標準金屬量器的分度容積不得大于其標稱容量的5×10-5（負5次方）

2.1.5二等標準金屬量器的主體材料應用 1Cr18Ni9Ti不銹鋼板制造；

2.1.6金屬量器的外壁應光滑平整，以肉眼觀測，不得有凹凸現象；內壁應拋光處理，以保證金屬量器的液體殘留量最小。

2.1.7用于檢測油品的金屬量器，為防止產生泡沫，要在進液口內裝有倒液管，倒液管的上端應略低于金屬量器的溢流罩，下端應位于圓筒體部分的下部。

2.1.8為保證金屬量器注液時不存氣泡，排液時器壁的液體殘留量最小，上錐體的夾角和下錐體的夾角都應≤120°。     2.1.9、符合車載安裝金屬量器要求，可以將罐體與車廂設計成一體結構。

2.2液位與溫度傳感器參數

 2.2.1自動讀數裝置：準確度:0.01%

 2.2.2標尺分辨率:0.02mm3、液面數值：±0.3㎜

 2.2.3液面分辯率:0.1mm

 2.2.4通    訊:Modbus協議

 2.2.5防爆等級：ExiaⅡBT4

 2.2.6測溫準確度:0.2級

 2.2.7環境溫度:-50℃~65℃

 2.2.8適用介質:汽油、柴油、煤油、水

 2.2.9電    源: +12VDC ~+24VDC （車載電源）     2.2.10磁致伸縮液位儀與數顯防爆溫度儀是一體的（也可分體安裝），液位傳感器必須只能裝在量器的正中間，量器內部溫度探頭必須安裝在量器內部正中間，這樣在使用和安裝上更便捷、準確。

2.3軟件部分

   2.3.1通過管理系統對檢定任務進行創建及分發。

   2.3.2自動生成檢定界面，并能夠?qū)崟r(shí)觀察罐內的液位和溫度等數據變化。

   2.3.3檢定結束，后臺自動進行計算，得到單次誤差，重復性等數據。

   2.3.4檢定數據保存在數據庫內。

   2.3.5自動生成證書和原始記錄。    2.3.6支持證書和原始記錄打印。

三、車輛參數（全順V362）

  3.1車身尺寸（長×寬×高 mm）：≤5341mm×2032mm×2455mm；

  3.2品牌：合資品牌，白色

  3.3產品名稱：江鈴全順牌JX5036XJCZKA6檢測車

  3.4載客人數：2-6人座

  3.5軸荷：1505/1795

  3.6輪胎規格：215/65R16C

  3.7輪胎數：4（一個備胎）

  3.8軸距 (mm)：3300

  3.9底盤型號：JX6533PA-M6

  3.10燃油種類：汽油

  3.11底盤依據標準：國6

  3.12發動機排量（L）及功率(Kw)：2.0，149，渦輪增壓

  3.13發動機型號：ECOBOOST4G20B6L

  3.14發動機生產廠家：江鈴汽車股份有限公司

  3.15最高車速(Km/h)：156；

  3.16車輛樣式：中軸中頂

  3.17變速箱樣式：自動擋；

四、改裝內飾

  a、電器系統

   (一)電源配置

   1、車用直流插座（點煙器）AE401-DC12V 12V點煙器插座，供設備用電2套；

   2、前空調繼電器,含繼電器插座1套；

   3、DVD\GPS總成RWX-1288DVD、GPS導航一體，帶倒車影像1套 。

  (二)輔助設施：電器元件含保險、線纜等1套二、外觀系統

   1、外觀改裝根據客戶定制

   2、車窗玻璃紙、后廂車窗、深色玻璃紙1套

  三、車身改制

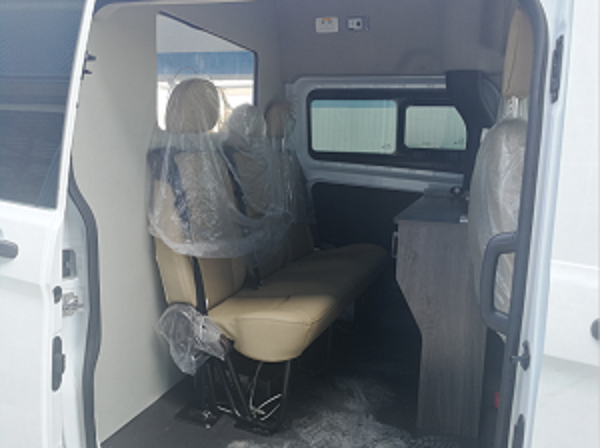

   1、中隔斷總成、帶固定窗1套

   2、第二排左雙人、右單人座椅，三點式安全帶1套

   3、折疊座椅帶扶手1套

   4、后艙花紋鋼地板花紋鋼板材質1套

   5、后艙上掀門 1套

   6、后艙鋁塑板內飾鋁塑板材質1套

   7、安全天窗 HDY/700A 不帶換氣扇1套    8、滅火器干粉式1.05KG 只 1

五、主要部件的配置

5.1 標準計量組，其中包括二等標準金屬量器、液位和溫度變送器。標準量器和閥門材質為（304）不銹鋼。

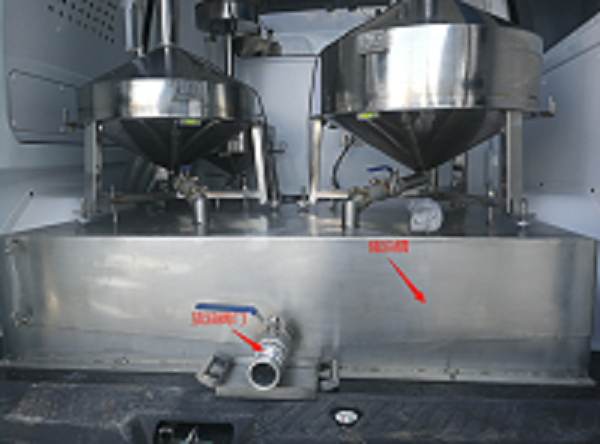

5.1.1  標準量器：用于計量加油機在一定時間內加入油品的容積。每次檢定完畢，通過手閥將油品放入回油庫。

5.1.2 溫度傳感器：分為上下兩個，其中上部的溫度傳感器用于測量油槍出口油品溫度，下部傳感器用于測量量器內部溫度。

5.1.3 液位傳感器：用于測量量器內油品高度，計量頸所有分段都可測量，液位計可根據量器復檢結果做出實時修正，方便使用。

5.2 信號采集：液位信號、溫度示值通過無線傳輸進入到筆記本電腦。

5.3 微機自動檢定系統一套：包括檢定軟件、微機系統等。

2 裝置的控制方式 ：自動/手動。

自動：可以根據實際情況自動設定溫度、液位的讀取時間。油槍開始放油前，點擊軟件檢定開始，軟件會自動根據設定好的時間將油槍出口溫度、量器內液位、量器內溫度自動讀取和記錄，并根據公式計算出標準容積。

手動：即讀取液位、溫度等信號需要根據實際情況點擊軟件上按鈕，軟件會將當前溫度、液位信號記錄下來記錄，并根據公式計算出標準容積。

2 微機配置

由于檢定場地主要為各加油站等室外場所，所以我們選用筆記本電腦為軟件載體。我們選用聯想筆記本，支持國產品牌。

六、裝置的主要特點

 本裝置軟件系統、硬件系統及機械結構都為自主研發，具有成本低、高性能、操作靈活、可塑性強等特點，能夠及時滿足的客戶要求，完美提高生產效率。本系統搭載在專用汽車上，可及時、快速、便捷的為社會服務。設備數據通過無線采集并通過軟件自動計算出結果，同時儲存到數據庫。

七、配置清單
