三軸計量檢衡車一般由底盤、隨車起重機、車廂、砝碼、砝碼定位裝置等幾部分組成，總質量由于底盤的懸掛不同又分為24噸或25噸，現簡單介紹如下：
一、東風D3V小三軸計量檢衡車參數

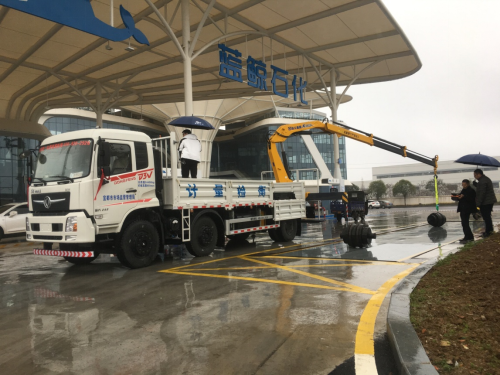

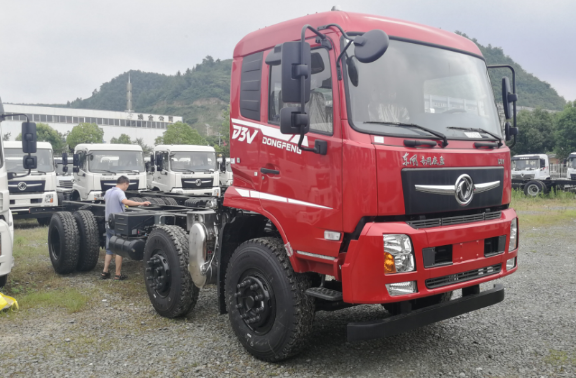

A、底盤部分
整車型號名稱： WHR5240JJH6計量檢衡車
外形尺寸： 10380×2550×3680（mm）;
底盤型號： 東風牌DFV1243GP6DJ1
駕駛室： D3V排半駕駛室
軸距： 1995+4700mm
前后懸： 1440/2245
車架： 280*80/7+4（mm）
驅動形式： 6×2
總質量: 24490
整備質量: 24295（可裝載8噸砝碼）
最高車速限制： 89km/h（電子限速）
發動機型號： 玉柴YCS06245-60A（六缸，國六排放標準，SCR技術）
類型： 直列水冷電控燃油噴射發動機
排量： 6.234L
最大輸出功率： 245馬力/180Kw/1,400-1,800rpm
變速箱型號： 大齒HW90510
最大扭矩： 905 Nm
類型： 10個前進擋，1個倒擋；
前橋型號： 5噸
后橋型號： 10噸后橋
主減速比： 5.57
軸荷： 6500/6500/11500
鋼板彈簧片數： 10/10/10+8
輪胎規格： 11.00R20 18PR鋼絲胎
備用輪胎： 全尺寸備胎一套
輪轂： 鋼制輪轂
駕駛室準乘人數： 3人
制動系統： EBS制動系統
駐車制動： 彈簧加載駐車制動作用于后橋
制動操作： 壓縮空氣式，驅動橋安裝感載閥EBS，鋼制儲氣罐，空氣干燥罐和制動消音器，自動制動調節，ABS防抱死剎車系統。
輔助制動：發動機排氣制動(EPG)
轉向系統: 助力轉向系統、動力轉向泵，可變排量
燃油箱：容量180L，帶油水分離器，油箱蓋帶鎖；加油裝置，防溢出，32L尿素罐。
電加熱系統：電加熱柴油濾清器、預熱電阻絲
排放依據標準：GB3847-2005,GB17691-2018國Ⅵ
駕駛室手動駕駛室傾翻裝置、D3V安全型駕駛室，收音機，駕駛室冷熱空調系統，電動升降門窗、駕駛室前望地鏡、駕駛室外遮陽板，安全帶。
其它裝備車輛運行實時監控系統，燃油加熱系統發動機起動預熱元件、變速箱后取力器， 鋼質油底殼、倒車警告、防蟲網、滅火器，隨車工具，20噸千斤頂，18米輪胎充氣軟管，備胎及安裝支架，霧燈，倒車警告裝置等。帶大燈調節功能、前霧燈，白色、車頂指示燈，駕駛室隔音隔熱層。
B、隨車起重機技術參數
吊機型號： 徐工 SQ8ZK3Q（SQZ160）的產品配置
2.1.1主要構成
l基座
l支撐腿系統
l起重臂系統
l液壓系統
l控制系統
l其它項目
2.1．2基座
基座類型
帶三點橋,常規寬度，適合安裝于卡車上的起重機類型。
回轉裝置
行星齒輪、回轉減速機裝置，可回轉角度為±360度。
2.1．3支撐腿系統
支撐伸展橫梁
吊機配備液壓伸展支撐腿橫梁，從中心起算可左右各伸出2.48米。
支撐腿伸展橫梁操縱方式
液壓式，配有高壓軟管及接頭。
支撐腿安裝方式
固定式支撐腿。
支撐腿長度
中型液壓支撐腿，縮回時在安裝面下652mm，伸出后可達安裝面下1242毫米。
2.1．4起重臂系統
使用A 型可折疊式起重臂系統，有三節液壓伸縮臂
2.1．5 液壓系統
主控制閥
配備4功能手動型主控制閥。
附加閥體
附加4功能手動控制閥用于控制支撐腿伸展橫梁和支撐腿。
2.1．6控制系統
起重機控制系統
起重機由分布在起重機兩側的操作桿直接控制，兩側操作桿采用交叉連接，以使兩側控制時，操作桿功能順序相同。
支撐腿控制系統
支撐腿由安裝在附加閥體上的操作手柄直接控制。
2.1.7其它附件
油箱
160升液壓油箱，安裝在車架上。
結構附件
整套螺栓夾緊式組件，大型，包括8個長度1000毫米的M36螺桿,夾緊墊塊以及其它必要的附件 。
操作手冊
國內版
顏色
標準工程黃 。
油泵
SC 040型液壓油泵，配安裝架和傳動軸。
2.2 主要技術參數表
起重能力 16.00tm
最大作業半徑 9.75m
工作半徑- 標準情況下起重能力
2.00 m - 8,000 kg
4.17 m - 3,700 kg
5.99 m - 2,400 kg
7.78 m - 1,700 kg
9.755m - 1,250 kg
推薦的油流量 40 l/min
工作壓力 28.0 Mpa
回轉角度 ±360o
滿負荷時允許最大傾斜度 5o
折疊狀態下高度 2384mm
折疊狀態下寬度 2480mm
安裝所需空間 1100mm
自重
吊機自重不含支撐腿 2970kg
支撐腿重量 244-385kg
2.3 其他說明

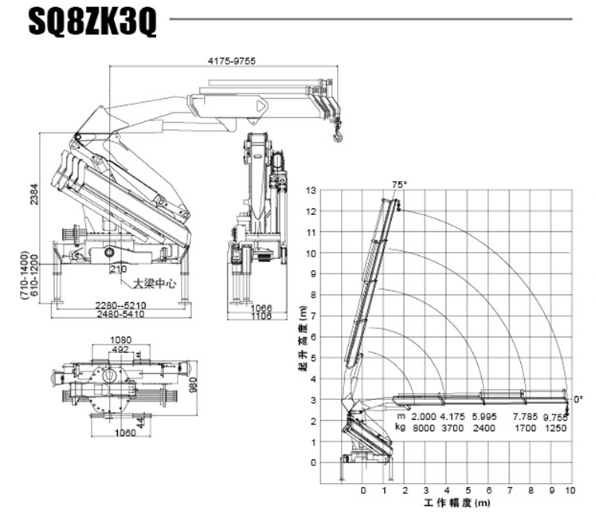

2.3.1 SQ8ZK3Q隨車起重機外廓簡圖、載荷曲線圖

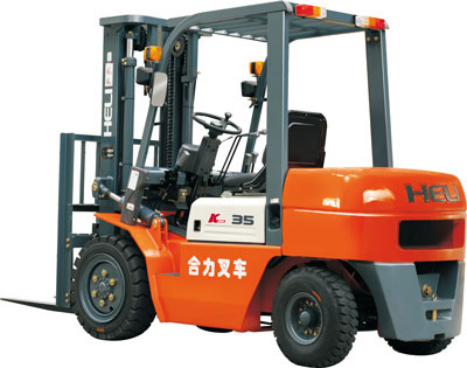

C、叉車型號:合力K系列CPCD25內燃平衡重式叉車
產品特點：
l 整車外形簡潔流暢，富有時代感。
l 采用整體式機罩，改善車體覆蓋件外觀，增加駕駛員腿部空間，減少因機罩和后底板配合不好而導致發動機機艙噪音外漏。
l 優化方向盤、座椅、儀表架等處人機工程尺寸，提高駕駛員的操作舒適性，進一步改善司機視野。
l 采用鑄造轉向橋，對關鍵部位進行密封，防水防塵效果可靠，提高了轉動連接件的壽命和可靠性；預留轉向油缸安裝缺口，方便油缸拆裝，安裝維修性能提高；轉向主銷與橋體鉸接處采用圓錐滾子軸承，可同時承受徑向和軸向力，大幅度提高轉向橋壽命同時降低了使用維護成本。
l 橫置油缸轉向橋與車架連接采用減振橡膠墊支撐，降低整車振動，提高操作者舒適性。
l 采用新型的方向盤調整機構，提高操作的舒適性。
l 帶有駕駛室，安裝有暖風系統，應對北方的低溫天氣。
l 機罩開啟角度可達80°。
l 貨叉可折疊，減少貨箱空間占用；同時可以液壓調整叉距。
產品參數：
額定起重量 （kg）： 2500
動力形式 柴油
發動機型號 全柴發動機
全長(不帶貨叉) mm 2682
最大起升高度 mm 3000
載荷中心距 mm 500
全寬 mm 1225
全高(護頂架處) mm 2090
最小轉彎半徑(外側) mm 2400
最大行駛速度(滿載/空載) km/h 18/19
自重 kg 4270

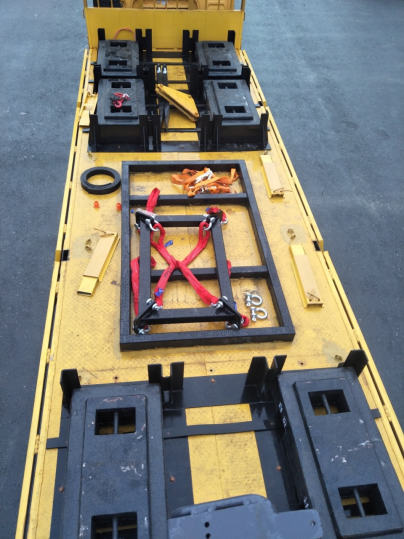

D、貨箱及砝碼定位裝置
3.1、砝碼架配置：每個2噸,方形砝碼架,砝碼架高度要達到砝碼高度的1/3，按砝碼生產企業技術提供尺寸要求制作,保證砝碼放置平穩。為整體式可重復拆卸砝碼架，砝碼架上方帶有減震膠皮，保證砝碼固定；
3.2、車廂與車頭為車輛出廠原裝同色漆質；
3.3、車箱底部輔設≥6mm厚的防滑鋼，副梁為貫通式，材質為8#錳鋼板，滾壓而成；橫梁為錳鋼板折彎件，間距為30cm，邊框?yàn)榧雍癫馁|(zhì)，做特殊防銹處理；擋泥板為鋁合金材質，防護欄為鋁合金材質；
3.4、車廂橫梁、縱梁連接為上鉚接、下焊接結構；
3.5、整體型副車架、配裝工具箱、備胎架；
3.6、貨箱內配備不銹鋼工具箱，方便放小砝碼，便于現場使用；
E、計量檢衡車整車改裝要求
排放依據標準: GB3847-2005,GB17691-2018國Ⅵ【國六排放】，依據GB7258–2017 、GB1589–2016、GB/T 6420–2004對東風D3V 6×2底盤車改裝適合用戶要求的衡器計量檢衡車。整車貨箱設計承載20噸，箱內配裝砝碼定位裝置，駕駛室內安裝可視倒車影像。配裝工具箱（鐵質）、備胎架、鋁合金側防護、鋼制后保險杠、LED警示燈、隨車起重機的安裝、液壓系統的調試、粘貼反光標識等。
