BJQ5251JJH 計量檢衡車

一、檢衡車定義

   計量檢衡車又稱為檢衡車，砝碼檢衡車，由底盤,砝碼,砝碼架,起重機,車箱等組成；計量檢衡車徹底革命了人力搬運砝碼進行衡器檢測的方式，利用專用裝置實現砝碼的機械化搬運，利用液力方式來模擬砝碼進行靜態檢測，并可進行動態檢測車輛載重衡器的移動式檢測設備，該車在檢測作業中方便快捷，而且精度特別高，使得公路計量檢測變得更為輕松、高效，為收費站道口等部門的正常收費的高效工作提供必要保證．也進步提高了交通質量?！　?/span>

二、計量檢衡車組成：

A、車體部分

  1、整車型號：BJQ5251JJH 計量檢衡車

  2、柴油發動機：日野自動車株式會社 E13C UN 國四排放，功率≥304.2kW

  3、顏色：白色

  4、底盤：日野YC5330FS1ER4

  5、驅動形式：6*4驅動

  6、外形尺寸：9500X2500X3700 （mm）

  7、貨箱尺寸：5900X1900X2400 （mm）

  8、軸距：4500+1410 （mm）

  9、總質量：25000kg

  10、整備質量：24870 kg

  11、駕駛室準乘人數：3

  12、輪胎規格：295/80R22.5

B、車廂部分

  1、砝碼架配置：每個1噸,圓型（或選裝方型）,砝碼架高度要達到砝碼高度的1/3，按砝碼生產企業技術提供尺寸要求制作,保證砝碼放置平穩。

  2、車廂與車頭為車輛出廠原裝同色漆質

  3、車箱底部輔設≥4mm厚的防滑鋼

  4、車廂橫梁、縱梁連接為鉚接結構

C、起重機部分

  1、吊機后置，帶操作平臺

  2、折臂式PK15500，最大起重量≥7300kg，臂體為進口型材，一次成型六邊形，焊縫僅一條

  3、回轉角度：≥400°

  4、吊臂幅度≥10.1米

  5、在吊臂伸展最長時，起重量≥1230 kg

  6、吊機配置要求：

   a.吊臂鋼板為進口700高強度鋼板

   b.油泵為進口知名品牌

   c.主要閥、鎖件及硬管、接頭為進口知名品牌

 7、吊鉤及吊具（鐵鏈?zhǔn)剑┡c所配砝碼起吊架必須匹配

 8、起重機產地：奧地利

起重機性能參數

   400°回轉，齒輪齒條式，全液壓。

 1、轉臺結構

  變截面等應力箱型框架結構，采用高強度鋼全焊接。

2、液壓系統

  采用柱塞泵泵通過取力器、變速箱與柴油發動機聯接。吊機液壓系統開式油路控制。操作起鉤/降鉤、回轉、變幅、伸縮等起重動作，液壓傳動機構設計合理；

3、控制

  常規控制，通過安裝吊機左右兩側的操縱桿控制，起重機的全部動作和速度可通過定位手油門進行快慢控制。

4、回轉機構

   齒輪齒條式，全液壓。

5、伸縮臂

  伸縮臂采用抗扭曲設計，采用高強度結構鋼制造，由2組變幅和3節伸縮臂組成，臂的截面為六邊形，使吊臂具有極高的穩定性。全部動作通過2組變幅油缸和1根雙作用往復式液壓油缸帶動實現，可以實現0-10.1米區間任意臂長長度。

6、安全裝置

  液壓系統：液壓平衡閥、液壓溢流閥、液壓雙向鎖；

7、吊鉤

 起重機參數

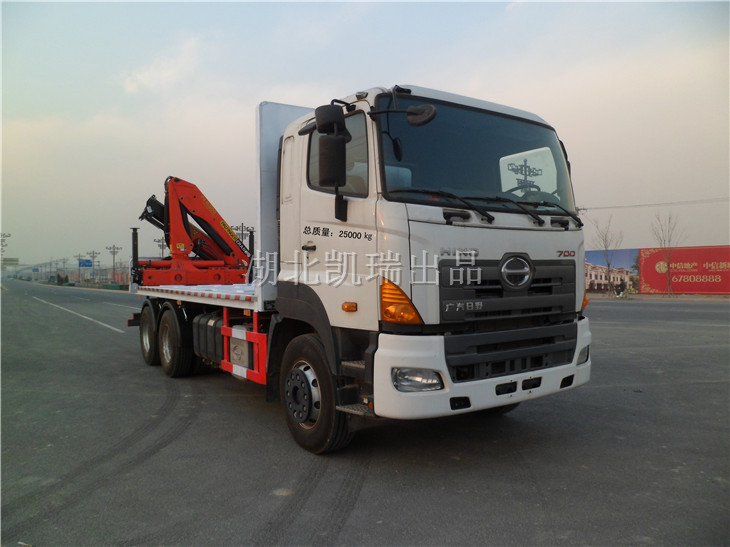

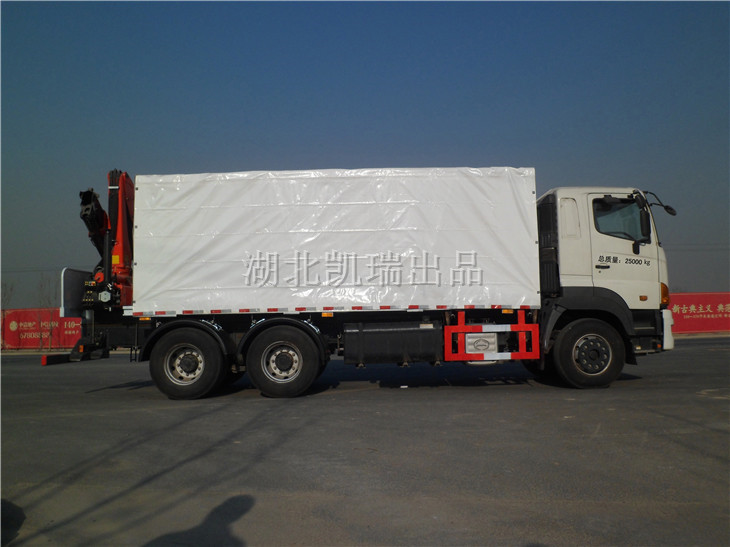

BJQ5251JJH計量檢衡車（右）

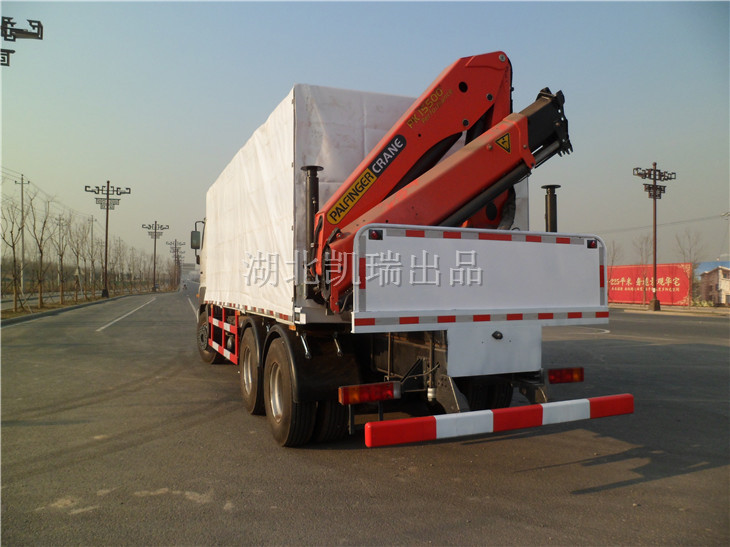

BJQ5251JJH計量檢衡車（左后）

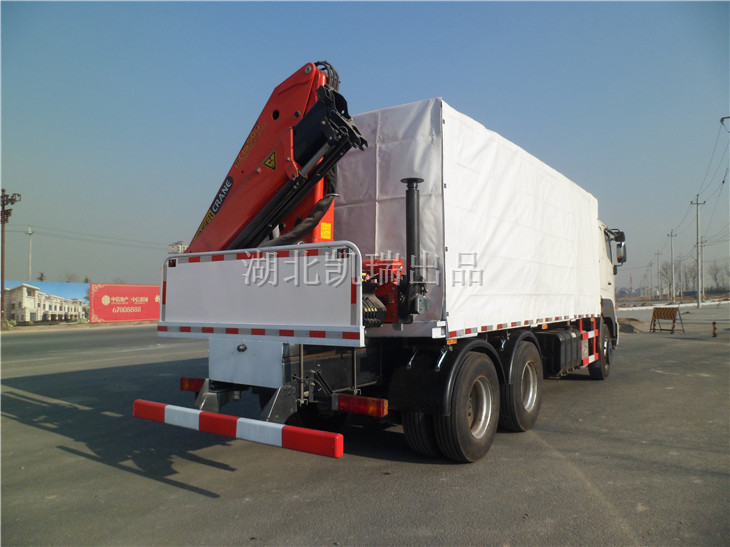

BJQ5251JJH計量檢衡車（右后）

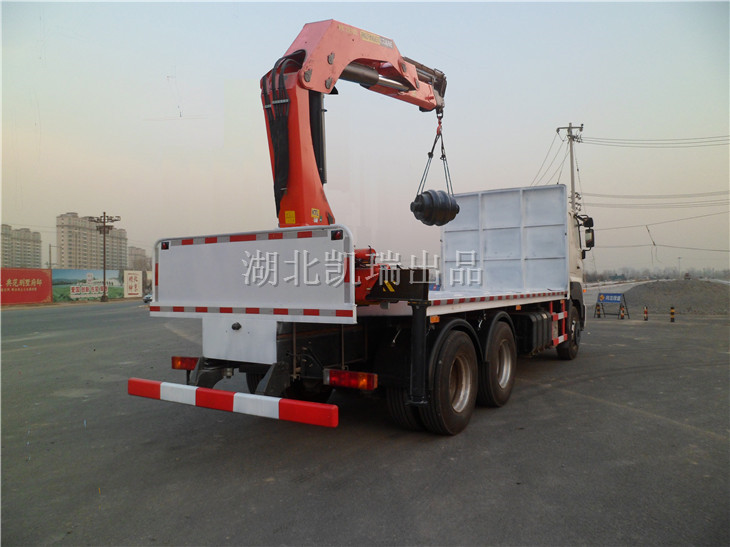

BJQ5251JJH計量檢衡車作業
