重汽四軸廂式叉車檢衡車
一、檢衡車概述
計量檢衡車是專為計量單位開發生產的一款用于計量檢定的特種設備，凱瑞專用車銷售有限公司是一家專業提供計量檢衡車的供應商，公司具有雄厚的資質，嫻熟的技術，齊全的車型，另可依據需求定向定制開發，滿足不同客戶多樣需求，我們秉承“用戶至上，質量服務有保障”的理念。我公司計量檢衡車一律廠價直銷.可以免費送車上門.公司配備檢衡車售后專業人員,24小時內對點服務,為您培訓計量檢衡車操作，更多詳情請撥打全國免費統一銷售熱線：400-926-2926
二、檢衡車組成
A、車體部分
1、整車型號：重汽廂式叉車檢衡車
2、柴油發動機：中國重型汽車集團有限公司MC07.34-50國四排放，功≥248kW
3、顏色:白色
4、底盤：重汽ZZ1317N466ME1
5、額定載質量：≥16000kg
6、驅動形式：8*4驅動
7、外形尺寸：11950×2500×3950（mm）
8、整備質量：30805kg
9、駕駛室準乘人數：3
10、輪胎規格：315/80R22.5 16PR
11、配置倒車影像系統
12、安裝具有衛星定位功能的行駛記錄儀，6通道ABS（制動防抱死系統）ASR加速防滑控,整車貨箱設計承載31噸，配裝工具箱、備胎架。
13、冷啟動裝置：帶尿素管路加熱系統、進氣電加熱，油水分離器電加熱；
B、車廂部分
1、砝碼架配置：每個1噸,圓型（或選裝方型）,砝碼架高度要達到砝碼高度的1/3，按砝碼生產企業技術提供尺寸要求制作,保證砝碼放置平穩。
2、車廂與車頭為車輛出廠原裝同色漆質
3、車箱底部輔設≥4mm厚的防滑鋼
4、車廂橫梁、縱梁連接為鉚接結構
C、主要性能介紹
【主要技術參數】 | |||
產品商標 | - | 公告批次 | - |
產品名稱 | 計量檢衡車 | 產品型號 | 重汽四軸廂式叉車檢衡車 |
總質量(Kg) | 31000 | 罐體容積(m3) | |
額定載質量(Kg) | 外形尺寸 | 11950×2500×3950 | |
整備質量(Kg) | 30805 | 貨廂尺寸 | 9074×2268×2455 |
額定載客(人) | 準拖掛車總質量(Kg) | ||
駕駛室準乘人數(人) | 3 | 載質量利用系數 | |
接近角/離去角(°) | 16/10 | 前懸/后懸 | 1500/2500 |
軸數 | 4 | 軸距 | 1950+3800+1400,1950+3825+1350,1950+4600+1400,1950+4625+1350 |
軸荷(Kg) | 6500/7000/17500(并裝雙軸) | 最高車速(Km/h) | 101 |
其它 | 備注：車廂頂部封閉,不可開啟.。隨底盤選裝駕駛室,側后防護裝置材料為Q235,側防護采用螺栓緊固于副梁上,后防護采用螺栓緊固于縱梁上,車廂后部為折疊液壓尾板,后防護由液壓尾板代替,離地高度500mm。選裝側圍板代替?zhèn)确雷o(hù)。ABS系統型號為4460046300,生產企業為威伯科汽車控制系統(中國)有限公司。僅選用軸距為1950+4600+1400底盤。 | ||
【底盤技術參數】 | |||
底盤型號 | ZZ1317N466ME1 | 底盤名稱 | 載貨汽車底盤 |
商標名稱 | 豪沃牌 | 生產企業 | 中國重汽集團濟南卡車股份有限公司 |
外形尺寸 | 10930,11695×2496×3105,3620 | 輪胎數 | 12 |
接近角/離去角(°) | 16/20 | 輪胎規格 | 315/80R22.5 16PR,295/80R22.5,12R22.5,12.00R20 16PR,12.00-20 16PR,11.00R20,11.00-20 |
鋼板彈簧片數 | 11/11/12,4/4/5,4/4/-,11/11/- | 前輪距 | 2022/2022,2041/2041 |
燃料種類 | 柴油 | 后輪距 | 1830/1830 |
排放標準 | GB17691-2005國Ⅴ,GB3847-2005 | ||
發動機型號 | 發動機生產企業 | 排量 | 功率(Kw) |
MC11.32-50 MC11.36-50 MC11.40-50 | 中國重型汽車集團有限公司 中國重型汽車集團有限公司 中國重型汽車集團有限公司 | 10518 10518 10518 | 238 268 297 |

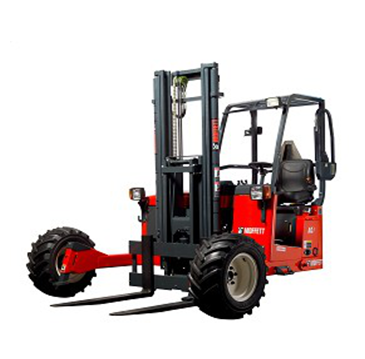

D、叉車部分
一、叉車型號: MoffettM4隨車叉車
二、產品特點：
1、配置說明
Type/型號： M4 20.3
Driven wheels/驅動輪數： 3 wheel driven/三輪驅動
Mast type/車叉門架： static mast/固定式門架
Lights/燈光： Work lights, flashing beacon, truck lights, standard/工作
燈，閃爍警示燈，車尾燈，標準配置
Engine/發動機： Kubota D1105,diesel, 26.5hp/ Kubota D1105柴
油機, 25馬力
Load capacity/起重能力： 2000kg in Kilograms @ 600mm Load centres /裝載中心在600毫米處可裝載2000公斤
Lift height/起升高度： 3000mm
Mast/門架： Duplex Glider/雙重滑動式
Mast tilt angle/門架可傾斜度： 8゜/7゜
Side shift/車叉?zhèn)认蚧瑒?dòng)： Left side shift/左側70mm，Right side shift/
右側70mm
Unladen weight/空載時自重： 1830 kg
Driven wheel(rear）/操縱輪（后輪）： 23 × 8.5-12 氣胎
Front tyres/前輪（2pcs）： 23 × 8.5-12 氣胎
Ground clearance/離地高度： 200mm
Fork carrier/貨叉架： 1200mm in width/1200毫米寬
Color/顏色： Moffett Red/Moffett （莫菲特）標準紅
Forks/車叉： Telescopic forks/可伸縮式車叉 RE4-45-1200/900
－ Dimensions/尺寸55x170x1200mm
－ Stroke/伸縮行程900mm
Other/其他配置： Fuel gauge/燃料標尺
Hour counter/工作時間計時器
Horn/喇叭
Retractable seat belt/可縮回式安全帶
ROPS overhead guard/頂棚可卷式保護架
Plexiglass roof/Rain protection/樹脂玻璃頂棚/防雨棚
7 pole plug (ISO female) Euro/7孔插座,（歐洲式）
Zinc epoxy protection/環氧鍍鋅防護
Seat / 標準座椅
Chain mounting/Safety chains 安裝鏈條/ 安全鏈條
truck mounting kit/后裝式卡車安裝件
2 、技術參數
1 | 裝載中心在600毫米處裝載能力 | 2000 kg |
2 | KUBOTA柴油發動機功率 | 25hp |
3 | 最大轉速 | 3000 轉/分 |
4 | 驅動輪 | 3 輪驅動 |
5 | 輪胎型號(前輪/后輪) | 23×8.5-12 /23×8.5-12 |
6 | 輪胎外徑(前輪/后輪) | 570mm / 570mm |
7 | 輪胎寬度(前輪/后輪) | 215mm / 215mm |
8 | 最大速度 | 11 km/h |
9 | 最大爬坡能力 | 30﹪ |
10 | 轉彎半徑 | 2075mm |
11 | 空載重量 | 1830 kg |
12 | 門架可傾斜度(前/后) | 8゜/ 7゜ |
13 | 車叉?zhèn)认蛞苿?dòng) | 140 mm |
14 | 車叉 | RE4-45 1200/900 |
15 | 可伸縮車叉行程 | 900mm |
A | 到頂蓬高度 | 2060 mm |
B | 貨叉架寬度 | 1200 mm |
C | 結構框架張開距離 | 1620 mm |
D | 總寬度 | 2260 mm |
E | 后懸 | 1160 mm |
F | 輪距 | 1600 mm |
G | 重心到車叉前部距離 | 325 mm |
H1 | 舉升高度 | 3000 mm |
H2 | 車叉放下后高度 | 2385 mm |
H3 | 車叉升起后高度 | 3900 mm |
J | 離地間隙 | 200 mm |
K | 車叉前部到前輪距離 | 580 mm |
E、砝碼部分

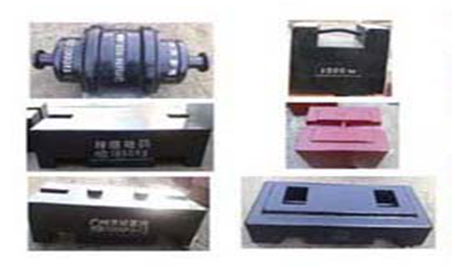

一、 砝碼參數
1、砝碼材質：鑄鐵
2、精度等級：M1
3、規格型號：1000kg/個
4、砝碼編號：001號～00-號
5、企業標識：鑄有“CMC-計量所 1000kg
6、砝碼形式：形狀圓形或方形

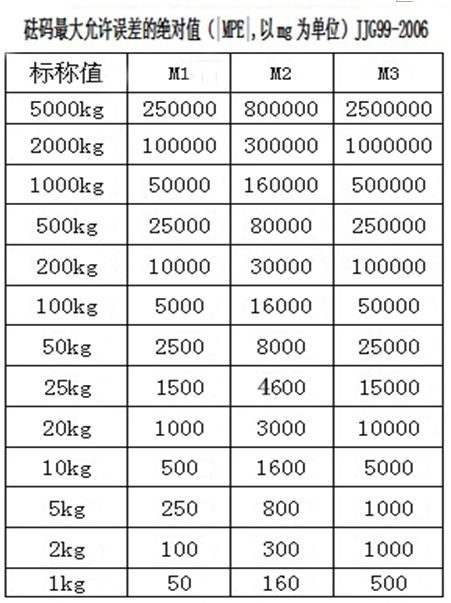

7、質量、準確度等級均符合JJG99-2006<砝碼>計量檢定規程的要求。
所有以上改裝必須符合GB7258-2004(機動車運行安全技術條件)；GB1589-2004(道路車輛外廓尺寸、軸荷及質量限值)的法規要求和JJG907-2006<動態公路車輛自動衡器>計量檢定規程的要求。
8、提供法定計量檢定機構出具的檢定證書。

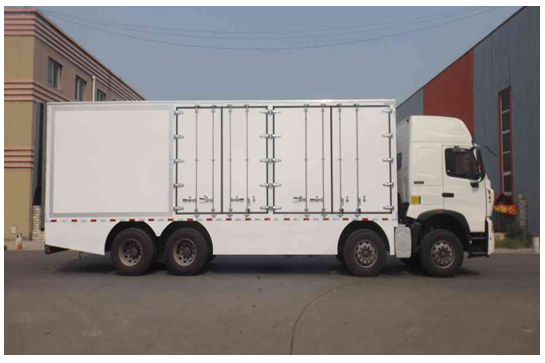

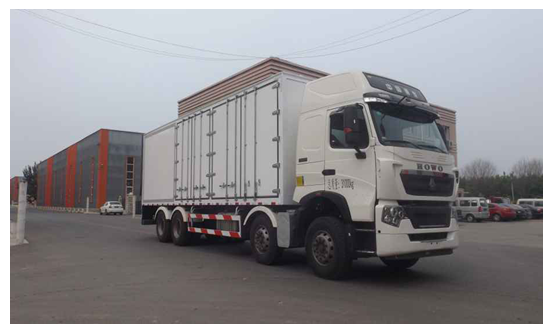

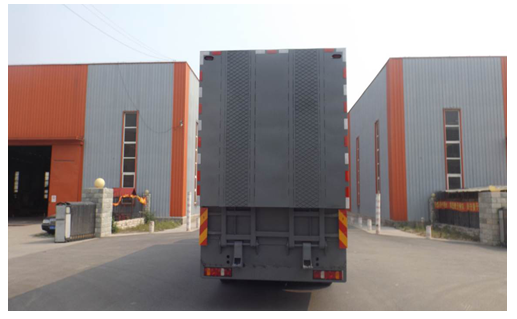

F、整車圖片
