【整車技術參數】

產品商標

匯斯誠牌

公告批次

335

產品名稱

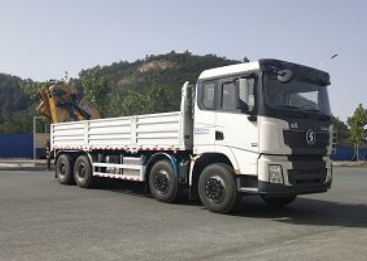

匯斯誠牌DWJ5310JJH6型計量檢衡車

總質量

31000

罐體容積(m3)

額定質量

外形尺寸

12000，

11600，

11400，

11100，

10900，

10700，

10500，

10300，

10000X2550X3860,3820,3800,3780,3750,3720,3700,3680,3650,3580,3520,3480

整備質量

30870,30805

貨廂尺寸

8350,8200,8000,7800,7600,7400,7200,7000,6800,6500,6300,6100X2450,2400,2350X800,600,550

額定載客(人)

準拖掛車總質量

駕駛室準乘人數(人)

2,3

鞍座最大載質量

接近角/離去角(°)

16/13,16/11,16/9

前懸/后懸

1525/1700,1525/1800,1525/1900,1525/2000,1525/2100,1525/2200,1525/2300,1525/2400,1525/2500,1525/2600,1525/2700

軸荷

6500/6500/18000(二軸組)

最高車速(km/h)

89

備注：

備注：1.主要用于技術監督局或計量檢測所配備檢測汽車衡器專用移動式計量檢定車,專用裝置為隨車起重

機,砝碼;2.砝碼是計量檢衡車中的固定裝置,選裝質量相等外形為矩形砝碼(根據汽車衡來選裝),砝

碼可選用質量1000kg 級別或2000kg級別的,砝碼總質量14000kg;3.側防護裝置所

用材料為鋁合金,與車架螺栓連接,后下部防護裝置所用材料為Q235,與車架焊接固定,截面尺寸為:

120×60(mm),離地高500mm;4.隨底盤選裝駕駛室,選裝不同樣式砝碼固定裝置,選裝不

同貨箱欄板結構及廣告字,選裝后操作平臺及工作座椅樣式;5.駕駛室準乘人數為2人時對應的整備質量

為30870kg,駕駛室準乘人數為3人時對應的整備質量為30805kg;6.起重機型號,最大起

重載荷,自重分別為:SQZ400/14500kg/3780kg;7.裝有ABS, ABS型號:

ZQFB-V, 生產廠家:西安正昌電子有限責任公司;8.安裝具有衛星定位功能的行車記錄儀;9.

尺寸對應關系(總長=前懸+軸距+后懸)(mm):12000=1525+1800+4575+14

00+2700=1525+1800+4775+1400+2500=1525+2100+4375

+1400+2600=1525+2100+4575+1400+2400,11600=1525+

1800+4575+1400+2300=1525+1800+4775+1400+2100=15

25+2100+4375+1400+2200=1525+2100+4575+1400+2000

,11400=1525+1800+4575+1400+2100=1525+1800+4775+

1400+1900=1525+2100+4375+1400+2000=1525+2100+45

75+1400+1800=1525+1800+3975+1400+2700,11100=152

5+1800+3975+1400+2400=1525+1800+3775+1400+2600,

10900=1525+1800+3975+1400+2200=1525+1800+3775+1

400+2400,10700=1525+1800+3975+1400+2000=1525+18

00+3575+1400+2400=1525+1800+3775+1400+2200,1050

0=1525+1800+3575+1400+2200=1525+1800+3775+1400+

2000,10300=1525+1800+3575+1400+2000=1525+1800+3

775+1400+1800,10000=1525+1800+3575+1400+1700.

【底盤技術參數】

底盤型號

SX1319XC6Z2

底盤名稱

載貨汽車底盤

商標名稱

陜汽牌

生產企業

陜西汽車集團有限責任公司

軸數

4

輪胎數

12

軸距

1800+3575+1400,1800+3975+1400,1800+3775+1400,1800+4575+1400,1

800+4775+1400,2100+4375+1400,2100+4575+1400

輪胎規格

11.00R20 18PR,12.00R20 18PR,12R22.5 18PR

鋼板彈簧片數

14/14/12,3/3/5

前輪距

2036/2036

燃料種類

柴油

后輪距

1860/1860

排放依據標準

GB3847-2005,GB17691-2018國Ⅵ

發動機型號

發動機生產企業

發動機排量

發動機功率

WP10H350E62

WP10H400E62

WP9H310E62

WP9H336E62

WP9H350E62

WP10H375E62

WP12.430E62

WP12.460E62

濰柴動力股份有限公司

濰柴動力股份有限公司

濰柴動力股份有限公司

濰柴動力股份有限公司

濰柴動力股份有限公司

濰柴動力股份有限公司

濰柴動力股份有限公司

濰柴動力股份有限公司

9500

9500

8800

8800

8800

9500

11596

11596

257

294

228

247

257

276

316

338
