六軸計量檢衡車整體方案介紹

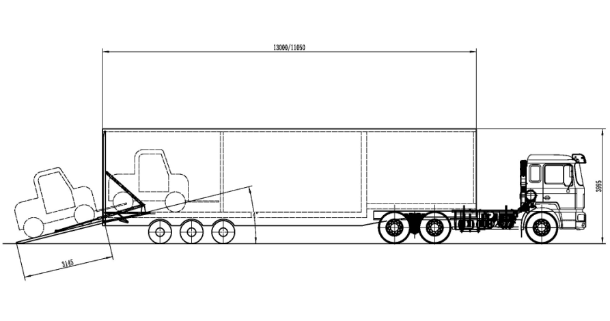

六軸計量檢衡車通常由牽引車、計量檢衡車半掛車、隨車叉車、砝碼等四部分組成，其中牽引車可以選擇6*2（后提升后橋）或6*4任一種驅動形式；簡圖如下：

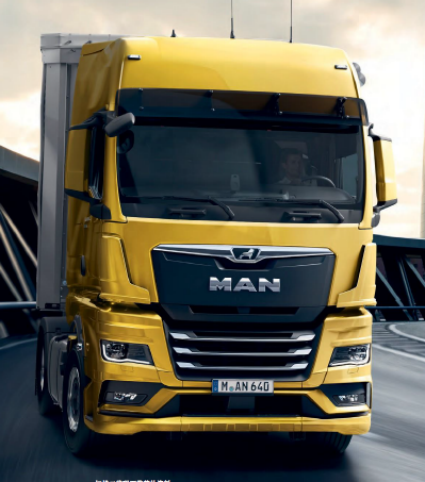

一、MAN TGX 26.470 6×4牽引車主要參數及配置
A、整車參數
外廓尺寸/毫米 7,395×2,500×3,990
軸距/毫米 3,600/3,100
后懸/毫米 750
駕駛室 MAN XLX型高頂駕駛室
自重/公斤 8,575
前/后回轉半徑（毫米） 2,865 / 2,220
最高車速（千米/小時） 125
滿載爬坡度 25%
牽引車承載總重（噸）： 49
轉彎半徑（毫米）8,100
B、發動機、變速箱
型號 MAN D26共軌發動機帶發動機冷啟動及壓縮空氣控制管理系統
排量 12.4 升
最大功率 470 馬力(346KW)/1,800rpm
最大扭矩 2,600牛米 (950~1,350轉/分鐘)
排放標準 國六B
變速箱
型號 輕型MAN TipMatic 12 23 DD自動變速箱（緩速器可選），12個前進擋，2個倒擋.
變速箱形式： AT直接檔
C、車橋、懸掛
制動形式：全盤式
前橋 VOK-07下沉橋，拋物線形鋼板彈簧，配穩定桿。
后橋 HY-1350單級減速橋 ，ECAS氣囊懸掛，后橋平衡桿，后橋差速鎖
車橋品牌：MAN
離地間隙（毫米）;207
前/后懸（毫米）：1475/750
D、制動系統
MAN BrakeMatic(EBS)電子制動系統
防抱死制動系統(ABS)
驅動防側滑系統（ASR）
發動機排氣制動
空氣干燥器加熱
前、后橋盤式制動
雙管路制動連接
車輛坡道起步輔助系統
輕型鋁制儲氣筒
車輛穩定系統（ESP）
掛車制動裝置
胎壓監測
緊急制動
車道偏離預警
自適應巡航
E、燃油系統
油箱 860升鋁制油箱，490L+370L，油箱蓋可鎖
尿素罐 工程樹脂，60升
油水分離器及柴油濾芯 帶加熱的油水分離器及柴油濾芯
F、輪胎
普利司通 295/80R22.5
G、鞍座
JOST 50鞍座JSK 37 C， 高度185 mm，安裝板高度 40 mm，中央潤滑系統
鞍座高度（毫米）：1,292
H、電氣系統
三相交流發電機28V/120A/3360W，電瓶2×12V/175Ah，駕駛室后配24V 7+4 孔掛車插座、掛車 ABS 插座。
I、駕駛室內配置
雙層豪華臥鋪，駕駛員氣墊座椅，副駕駛員座椅前后位置、靠背傾斜度可調，多處儲物空間，空調，收音機，天窗，中控鎖，機械式遮陽卷簾，左右門窗電動升降，閱讀燈，微塵過濾器，可加熱電動調節后視鏡，左右兩側廣角鏡, 前下視鏡，司機扶手，2把遙控鑰匙等。
J、售后質保
整車質保（年/公里） 1年不限公里數
其他質保（年/公里）動力總成件2年不限公里數
曼，屬于德國品牌，總部位于德國慕尼黑。曼商用車制造業起始于1915年的MAN股份公司（MANAG），前稱是“奧格斯堡-紐倫堡機械工廠股份公司”（MaschinenfabrikAugsburg-NürnbergAG，又譯作“曼股份公司”、“曼公司”），是一家控股公司位于德國巴伐利亞州首府慕尼黑的商用車、機器設備制造商，旗下的MAN商用車股份公司是世界著名的重型卡車制造商之一。
二、計量檢衡半掛車

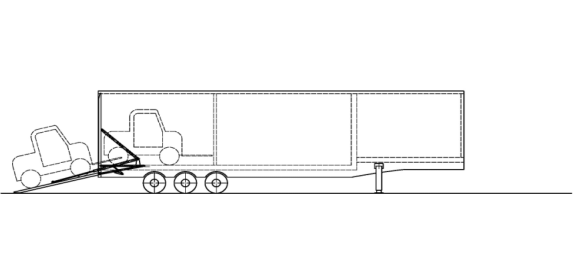

計量檢衡半掛車由廂體、砝碼定位裝置、叉車定位裝置、尾部蹬車裝置等組成；
叉車通過尾部蹬車裝置上下叉車，并固定在車輛尾部，保證整體載荷的分布；

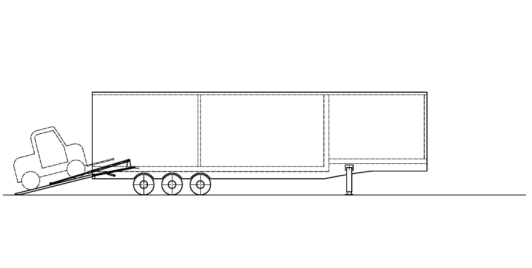

車輛行走狀態下，叉車固定在車廂內，尾部蹬車裝置通過動力單元液壓起升，廂體尾部帶有調整角度的斜面板體，通過舉升油缸保證在一個平面上；
※半掛車配置
加工定制 是
種類 廂式運輸半掛車
品牌 匯斯誠牌
型號 DWJ9400XXY廂式運輸半掛車
類型 半掛
廂體材料：鐵板
裝載重量 40000（kg）
整車外形尺寸 13000,11500*2550*3950（mm）
鞍座承載 16000 鞍座高度 1320
輪胎規格：10.00R20 16PR
輪胎數 12
前懸半徑 1100（mm） 有效載荷 35000
性能描述：
側門為平開門；
尾門為蹬車裝置，為液壓提升，動力單元操作；
布置有叉車固定裝置，砝碼固定裝置；
內部帶有LED照明燈；
半掛車整體骨架為鋼制骨架，折彎鐵板采用焊接的形式在骨架表面，骨架材料經過酸洗、磷化、電泳處理；
車輛出廠前做淋水試驗，確保車輛的氣密性；

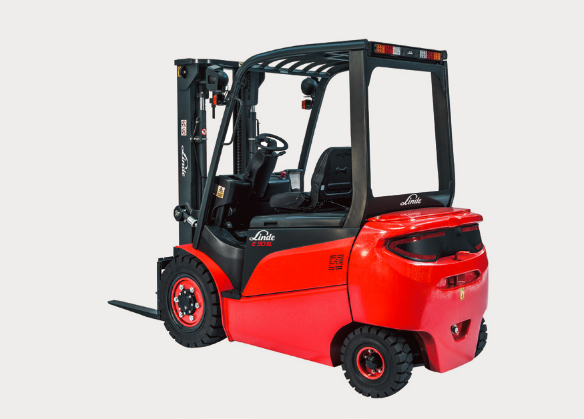

三、隨車叉車部分（林德3.5噸電動叉車）CPDS E355L
A、性能描述
安全性 Safety
得益于林德高標準的工藝及高質量的要求，驅動性能更加穩定。優化設計的護頂架，通過砸落測試，提供更安全的駕駛環境。
高性能 Performance
大功率交流驅動電機和液壓電機，通過電子控制系統按需輸出使車輛具有強勁的動力和起升能力以及更高的工作效率。
舒適性 Comfort
集中式操縱桿，提供精確高效的無級控制，降低駕駛員的疲勞。林德雙踏板操作系統，無需換檔，操作更加輕松便捷。
可靠性 Reliability
標配進口品牌電機，性能可靠，動力強勁。進口控制器，提供高可靠的電子控制，行駛作業更加穩定高效。
易維護 Service
整車內部維修空間大，方便維修人員操作，縮短維修時間?？刂破魃w板位于配重上方便拆卸。全交流電機，免碳刷維護，節省維護成本
B、特點 Features
多功能顯示儀表Multi-funcition display
●實時顯示行駛速度、電量、時刻，
●使用時間，方便閱讀和理解寬大屏幕設計
●三種功率模式儀表可調
林德雙踏板系統Linde twin pedal system
●進口品牌大功率交流電機驅動
●無需手動換擋，靠雙腳即可實現叉車前進/ 后退
●作業效率高，工作無疲勞
林德駕駛室Linde operator’s compartment
●集中式操縱桿
●一體式輔助喇叭扶手
●小直徑紡錘型方向盤
●腳剎駐車制動
進口控制器Foreign controller
●最新的控制技術優化電機的能效
●三種功率模式可調，優化能耗，延長叉車工作時間。
室內/室外電動平衡重式叉車Indoor and outdoor electrical truck
●可選配充氣胎
●較高的離地間隙
C、標準配置 Standard Equipment
PVC座椅
林德雙踏板系統
林德集中式操縱桿
實心輪胎
多功能顯示儀表盤
可調式轉向柱
標準門架提升高度h3=3,000mm
1100寬貨叉架
貨叉長l=1,000mm
外置后視鏡
D、產品參數：
額定承載能力： 3500
動力形式 蓄電池（鉛酸）
載荷中心距mm 500
軸距mm 1700
全長(不帶貨叉) mm 2510
最大起升高度 mm 3000
載荷中心距 mm 500
全寬 mm 1300
門架回落高度 mm 2262
最小轉彎半徑(外側) mm 2340
最大行駛速度(滿載/空載) km/h 15
蓄電池電壓/容量（5小時放電）[v/Ah] 80/600
控制方式： 微處理器控制
充電電壓（V） 380
續航時間滿電 6~7
自重 kg 5627
四、鑄鐵砝碼
方形大砝碼
※參數要求
(3.1)質量、準確度等級均符合JJG99-2006《砝碼》國家計量檢定規程的要求；
(3.2)形狀方形，可多層疊放裝卸，可用叉車裝卸，吊車也可多塊裝卸且在較小區域能夠擺放，底面設計為凹槽、頂面有凸臺，疊放時自動定位；
(3.3)質量達到國家M1 等級標準，表面光潔、無毛刺、無氣孔；
(3.4)M1 等級；1000kg/個，材質為鑄鐵，密度:7.1g/cm3；數量：30個；
(3.5)外形尺寸：1200*600*260mm；
(3.6)砝碼鑄有生產企業標識(正面鑄有**計量1000kg )；
（3.7)砝碼端面要鑄有編號如：01、02…30；每個砝碼要配有調整倉，調整倉螺栓采用不銹鋼內六方制造；
(3.8)砝碼提供法定質監部門檢定證書；
五、計量檢衡車整車改裝要求及砝碼架樣式
排放依據標準: GB17691-2005國Ⅴ,GB18285-2005,GB11340-2005
依據GB 7258–2004 、GB 1589–2004、GB/T 6420–2004對半掛式計量檢衡半掛車改裝適合用戶要求配置。整車貨箱設計承載50噸，箱內配裝砝碼定位裝置，駕駛室內安裝可視倒車影像。配裝工具箱、備胎架、鋁合金側防護、鋼制后保險杠、LED警示燈、液壓動力單元、粘貼反光標識等；
