公路汽車衡檢測能力提升項目整體方案介紹

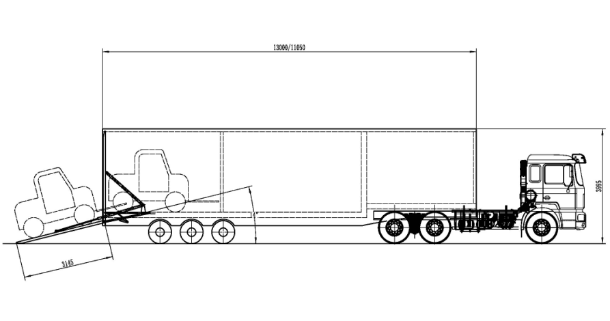

六軸計量檢衡車通常由牽引車、計量檢衡車半掛車、隨車叉車、砝碼等四部分組成，其中牽引車可以選擇6*4驅動形式；簡圖如下：
一、VC66 460 6×4牽引車主要參數及配置
A、整車參數
外廓尺寸/毫米 6,895×2,540×3,97
軸距/毫米 3,385+1,370
后懸/毫米 770
駕駛室 VC66型高頂駕駛室
自重/公斤 8,870
前回轉半徑（毫米） 2,915 / 2,465
后回轉半徑（毫米） 2,260 / 2,220
B、發動機
型號 6WG1-TCG61共軌發動機帶發動機冷啟動及壓縮空氣控制管理系統
排量 15.680 升
最大功率 460 馬力(338KW)/1,900rpm
最大扭矩 2,500牛米 (1,050~1,350轉/分鐘)
排放標準 國6
變速箱
型號 采埃孚ZF16S2530 TO變速箱，16個前進擋，2個倒擋.
C、前后橋
前橋 VOK-07下沉橋，拋物線形鋼板彈簧，配穩定桿。
后橋 MCY13Q單級減速橋，鋼板彈簧懸掛，后橋平衡桿，后橋差速鎖
速比 3.07
D、制動系統
(EBS)電子制動系統
防抱死制動系統(ABS)
驅動防側滑系統（ASR）
發動機排氣制動
空氣干燥器加熱
前橋盤式制動
雙管路制動連接
車輛坡道起步輔助系統
輕型鋁制儲氣筒
車輛穩定系統（ESP）
掛車制動裝置
E、燃油系統
油箱 600升鋁制油箱，右置，油箱蓋可鎖
尿素罐 75升/35L
油水分離器及柴油濾芯 帶加熱的油水分離器及柴油濾芯
F、輪胎
鋼制輪輞12R22.5
G、鞍座
JOST JSK 50鞍座， 高度185 mm，安裝板高度 40 mm，中央潤滑系統
H、電氣系統
三相交流發電機28V/120A/3360W，電瓶2×12V/180Ah，駕駛室后配24V 7+4 孔掛車插座、掛車 ABS 插座。
I、駕駛室內配置
雙層豪華臥鋪，駕駛員氣墊座椅，副駕駛員機械減震座椅，可前后位置、靠背傾斜度可調，多處儲物空間，空調，收音機，天窗，中控鎖，機械式遮陽卷簾，左右門窗電動升降，閱讀燈，微塵過濾器，可加熱電動調節后視鏡，左右兩側廣角鏡, 前下視鏡，司機扶手，2把鑰匙等。
※半掛車配置
加工定制 是
種類 廂式運輸半掛車
品牌 匯斯誠牌
型號 DWJ9400XXY廂式運輸半掛車
類型 半掛
廂體材料：鐵板
裝載重量 40000（kg）
整車外形尺寸 13000,11500*2550*3950（mm）
鞍座承載 16000 鞍座高度 1320
輪胎規格：10.00R20 16PR
輪胎數 12
前懸半徑 1100（mm） 有效載荷 35000
性能描述：
側門為平開門；
尾門為蹬車裝置，為液壓提升，動力單元操作；
布置有叉車固定裝置，砝碼固定裝置；
內部帶有LED照明燈；
半掛車整體骨架為鋼制骨架，折彎鐵板采用焊接的形式在骨架表面，骨架材料經過酸洗、磷化、電泳處理；
車輛出廠前做淋水試驗，確保車輛的氣密性；

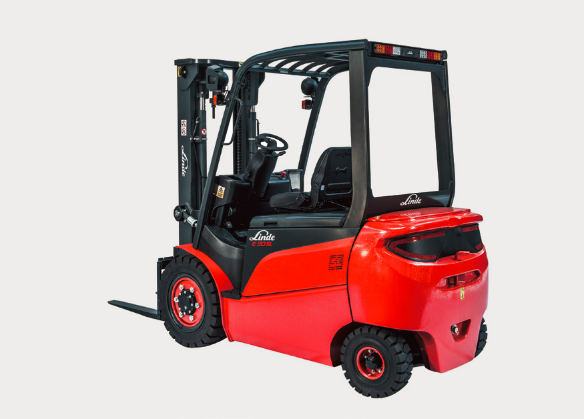

三、隨車叉車部分（林德3.5噸電動叉車）CPDS E355L
產品參數：
額定承載能力： 3500
動力形式 蓄電池（鉛酸）
載荷中心距mm 500
軸距mm 1700
全長(不帶貨叉) mm 2510
最大起升高度 mm 3000
載荷中心距 mm 500
全寬 mm 1300
門架回落高度 mm 2262
最小轉彎半徑(外側) mm 2340
最大行駛速度(滿載/空載) km/h 15
蓄電池電壓/容量（5小時放電）[v/Ah] 80/600
控制方式： 微處理器控制
充電電壓（V） 380
續航時間滿電 6~7
自重 kg 5627
方形大砝碼
※參數要求
(3.1)質量、準確度等級均符合JJG99-2006《砝碼》國家計量檢定規程的要求；
(3.2)形狀方形，可多層疊放裝卸，可用叉車裝卸，吊車也可多塊裝卸且在較小區域能夠擺放，底面設計為凹槽、頂面有凸臺，疊放時自動定位；
(3.3)質量達到國家M1 等級標準，表面光潔、無毛刺、無氣孔；
(3.4)M1 等級；1000kg/個，材質為鑄鐵，密度:7.1g/cm3；數量：30個；
(3.5)外形尺寸：1200*600*300mm；
(3.6)砝碼鑄有生產企業標識(正面鑄有**計量1000kg )；
（3.7)砝碼端面要鑄有編號如：01、02…20；每個砝碼要配有調整倉，調整倉螺栓采用不銹鋼內六方制造；
(3.8)砝碼提供法定質監部門檢定證書；
五、計量檢衡車整車改裝要求及砝碼架樣式
排放標準：GB3847-2005,GB17691-2018國Ⅵ
依據GB 7258–2016 、GB 1589–2014、GB/T 6420–2004對半掛式計量檢衡半掛車改裝適合用戶要求配置。整車貨箱設計承載40噸，箱內配裝砝碼定位裝置，駕駛室內安裝可視倒車影像。配裝工具箱、備胎架、鋁合金側防護、鋼制后保險杠、LED警示燈、液壓動力單元、粘貼反光標識等；
