計量檢衡車一般由底盤、隨車起重機、車廂等幾部分組成，本方案主要選用徐工牌XCMG SQ6.3ZK2Q(13.23噸米）的折臂式隨車起重機，現簡單介紹如下：

   東風錦程 31噸四軸計量檢衡車參數

   A、底盤部分

    整車型號名稱：               DWJ5311JJH6計量檢衡車

    外形尺寸：                   10300×2550×3650（平頂駕駛室高度）（mm）

    車廂尺寸：                   6500×2400×600（mm）

    底盤型號：                   東風EQ1311GSZ6DJ

    軸距：                       2150+3600+1350mm

    驅動形式：                   8×4

    總質量:                31000

    整備質量:              30805

    最高車速限制：               89km/h（電子限速）

    發動機型號：                 康明斯D6.7NS6B320（歐六排放標準，SCR技術）

    類型：                       直列水冷電控燃油噴射發動機

    排量：                       6.7L

    最大輸出功率：               320馬力/231Kw/1,400-1,800rpm

    最大輸出扭矩：               1400Nm/1200-1,800rpm

    變速箱型號：                 陜齒10JSD120TA

    最大扭矩：                   1200 Nm

    類型：                       10個前進擋，2個倒擋；

    前橋型號：                   5.5T雙前橋

    后橋型號：                   10T后雙橋；

    軸荷：                       5500/5500/18000(二軸組)；

    輪胎規格：                   11.00R20鋼絲胎；

    備用輪胎：                   全尺寸備胎一套；

    駕駛室準乘人數：             3人

    駐車制動：                   彈簧加載駐車制動作用于后橋；

    制動操作：壓縮空氣式，前橋獨立雙回路盤式制動，驅動橋安裝感載閥EBS，鋼制儲氣罐，空氣干燥罐和制動消音器，自動制動調節，ABS防抱死剎車系統。

    轉向系統: 液壓助力轉向系統、動力轉向泵，可變排量

    燃油箱：容量300L油箱，帶油水分離器，油箱蓋帶鎖；加油裝置，防溢出，64L尿素罐。

    電加熱系統：電加熱柴油濾清器、預熱電阻絲

    排放依據標準：GB3847-2005,GB17691-2018國Ⅵ

    駕駛室手動駕駛室傾翻裝置，舒適型（懸掛）司機座椅，收音機，駕駛室冷熱空調系統，駕駛室前望地鏡，駕駛室外遮陽板，安全帶。

    其它裝備車輛運行實時監控系統，燃油加熱系統發動機起動預熱元件、變速箱后取力器， 鋼質油底殼、倒車警告、防蟲網、滅火器，隨車工具，20噸千斤頂，18米輪胎充氣軟管，備胎及安裝支架，霧燈，倒車警告裝置等。帶大燈調節功能、前霧燈，白色、車頂指示燈，白色、駕駛室標志，駕駛室隔音隔熱層。

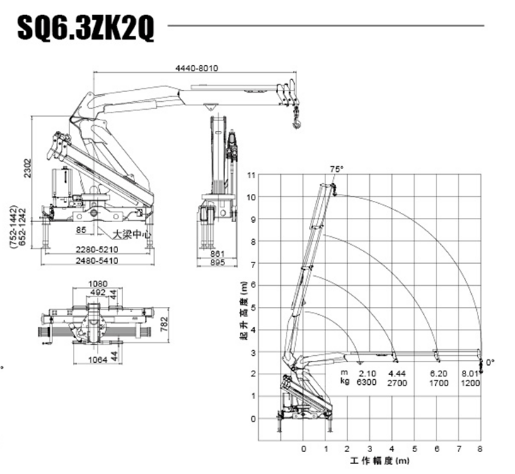

 B、隨車起重機技術參數

   吊機型號：XCMG SQ6.3ZK2Q

 2. 1. 技術參數

     起重能力                           13.23噸米

     標準液壓起重距離                   8.01`米

     液壓伸縮臂的長度-起重能力

                                        2.10米 / 6,300 公斤

                                        4.44米 / 2,700 公斤

                                        6.20米 / 1,700 公斤

                                        8.01米 / 1,200 公斤

     建議的液壓油流量                   25升/分鐘

     工作壓力                           28兆帕

     回轉角度                           ±360度

     折疊狀態時吊機高度                 2,302毫米

     折疊狀態時吊機寬度                 2,480毫米

     安裝所需要的空間為                 895毫米

     安裝所需要的空間，包含軟管和硬管   920毫米

     自重：吊機部分（不包括支撐腿）     2115公斤

           支撐腿裝置                   105-160公斤

C、貨箱及砝碼定位裝置

    3.1、 車廂與車頭為車輛出廠原裝同色漆；

    3.2、車箱底部輔設≥6mm厚的防滑鋼，副梁為貫通式，材質為8#錳鋼板，滾壓而成；橫梁為錳鋼板折彎件，間距為30cm，邊框?yàn)榧雍癫馁|(zhì)，做特殊防銹處理；防護欄為鋁合金材質；

    3.3、車廂橫梁、縱梁連接為上鉚接、下焊接結構；

    3.4、整體型副車架

    3.5、配裝工具箱、備胎架

   3.6、配裝砝碼架，可裝載6個圓形砝碼，6個方形砝碼架；

   3.7、砝碼架（圓形砝碼架）

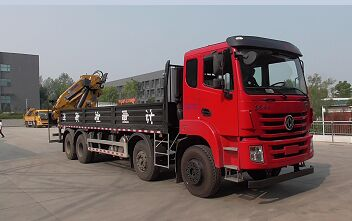

D、DWJ5311JJH6檢衡車整體圖片（僅供參考）

F、計量檢衡車整車改裝要求

    放依據標準: GB3847-2005,GB17691-2018國Ⅵ

    依據GB 7258–2004 、GB 1589–2004、GB/T 6420–2004對東風EQ1311GSZ6DJ  8×4底盤車改裝適合用戶要求的衡器計量檢衡車。整車貨箱設計承載30噸，箱內配裝砝碼定位裝置，駕駛室內安裝可視倒車影像。配裝工具箱、備胎架、鋁合金側防護、鋼制后保險杠、LED警示燈、照明燈、行駛記錄儀、隨車起重機的安裝、液壓系統的調試、粘貼反光標識等；
