100噸電子汽車衡檢定裝置及配套設備方案介紹

（國產吊機/國六排放）

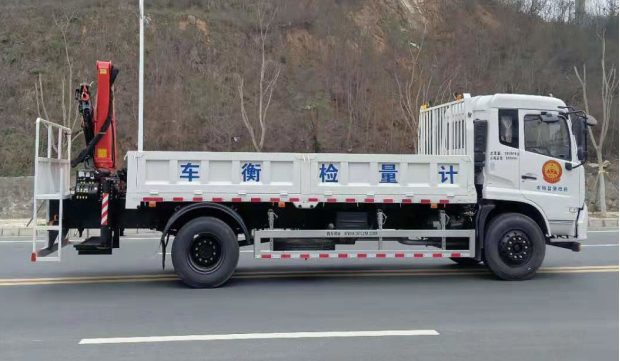

兩軸計量檢衡車一般由底盤、隨車起重機、車廂、砝碼、砝碼定位裝置等幾部分組成，總質量為18噸，現簡單介紹如下：

東風天錦18噸級計量檢衡車參數

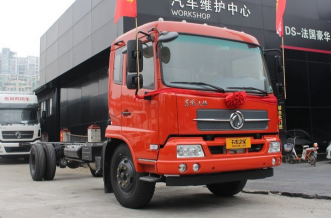

   A、底盤部分

    整車型號名稱：               DWJ5180JJHD6計量檢衡車

    外形尺寸：                   8800×2500×3480（mm）

    底盤型號：                   東風天錦DFH1180EX8

    軸距：                       5000mm

    驅動形式：                   4×2

    總質量:                18000

    整備質量:              17805

    最高車速限制：               89km/h（電子限速）

    發動機型號：                 B6.2NS6B210（歐六排放標準，SCR技術）

    類型：                       直列水冷電控燃油噴射發動機

    排量：                       6.2 L

    最大輸出功率：               210馬力/154Kw/1,400-1,800rpm

    變速箱型號：                 DF6S900

    類型：                       6個前進擋，1個倒擋；

    軸荷：                       6500/11500

    輪胎規格：                   10.00R20鋼絲胎；

    備用輪胎：                   全尺寸備胎一套

    駕駛室準乘人數：             3人

    駐車制動：                   彈簧加載駐車制動作用于后橋

    制動操作： 壓縮空氣式，前橋盤式制動，驅動橋安裝感載閥EBS，鋼制儲氣罐，空氣干燥罐和制動消音器，自動制動調節，ABS防抱死剎車系統。

   轉向系統:液壓助力轉向系統、動力轉向泵；

   燃油箱：容量180L；帶油水分離器，油箱蓋帶鎖；加油裝置，防溢出，22L尿素罐。

   電加熱系統：電加熱柴油濾清器、預熱電阻絲；

   排放依據標準：GB3847-2005,GB17691-2018國Ⅵ

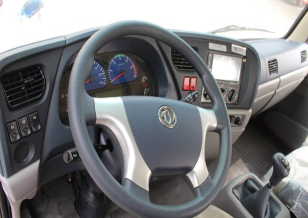

   駕駛室手動駕駛室傾翻裝置、D530安全型駕駛室，下臥鋪寬560mm舒適型（懸掛）司機座椅，收音機，駕駛室冷熱空調系統，駕駛室前望地鏡，駕駛室外遮陽板，安全帶。

   其它裝備巡航定速控制系統，車輛運行實時監控系統，燃油加熱系統發動機起動預熱元件、變速箱后取力器;

該車特點  1、國六排放

       2、安裝具有衛星定位功能的行駛記錄儀，4通道ABS（制動防抱死系統）ASR加速防滑控,整車貨箱設計承載20噸，配裝工具箱、備胎架。

       3、冷啟動裝置：帶尿素管路加熱系統、進氣電加熱，油水分離器電加熱；

       4、轉向系統是助力系統，變量助力，方向操控性好；

       5、前面板內置防蟲網，可有效阻止昆等進入水箱散熱片里；

B、隨車起重機技術參數

   吊機型號：XCMG SQ5ZK2Q

 2. 1. 技術參數

     起重能力                           10.5噸米

     標準液壓起重距離                   8.01米

     液壓伸縮臂的長度-起重能力

                                        2.10米 / 5,020 公斤

                                        4.44米 / 2,400 公斤

                                        6.20米 / 1,600 公斤

                                        8.01米 / 1,050 公斤

     建議的液壓油流量                   25升/分鐘

     工作壓力                           28兆帕

     回轉角度                           ±360度

     折疊狀態時吊機高度                 2,302毫米

     折疊狀態時吊機寬度                 2,480毫米

     安裝所需要的空間為                 880毫米

     安裝所需要的空間，包含軟管和硬管   920毫米

     自重：吊機部分（不包括支撐腿）     2011公斤

           支撐腿裝置                   105-160公斤

2.2. 主要配置和供貨范圍

   A 起重機底座

     A1 底座形式 固定式安裝底座

     A2 立柱 標準高度

     A3 潤滑方式 油脂潤滑

     A4 回轉方式 齒輪和齒條

     A5 回轉死點位置 向前

     A6 工作區域 全部區域

B 支撐腿系統

    B1 左支撐腿伸展橫梁 跨距2.605米，從大梁中心起算

    B2 左支撐腿橫梁伸展方式 手動式

    B3 左支腿安裝方式 手動可翻轉

    B4 左支腿長度 完全收縮時652mm，完全伸出時1242mm

    B5 右支撐腿伸展橫梁 跨距2.605米，從大梁中心起算

    B6 右支撐腿橫梁伸展方式 手動式

    B7 右支腿安裝方式 手動可翻轉

    B8 右支腿長度 完全收縮時652mm，完全伸出時1242mm

C 吊臂系統

    C1吊臂形式 折疊吊臂

    C2 連桿 B型，無連桿

    C3 外臂和伸縮臂優化 優化位置

    C4液壓伸縮 2節液壓伸縮臂

    C5伸縮臂油缸 優化位置

    C7吊鉤附件位置 優化位置

G 液壓系統

    G1主控制閥 V80H 型控制閥—適用于定量泵，手動

    G2 吊機支撐腿系統控制閥 主控閥控制

H 控制系統

    H1 起重機功能控制方式 手動

    H3 控制位置 兩側交叉式控制

J 其他

   J4 大梁固定件 固定螺栓 － 中號，用于固定起重機

   J7《操作員手冊》中文版

   J8 顏色 工程黃

   J9液壓油泵 SC 40

S說明

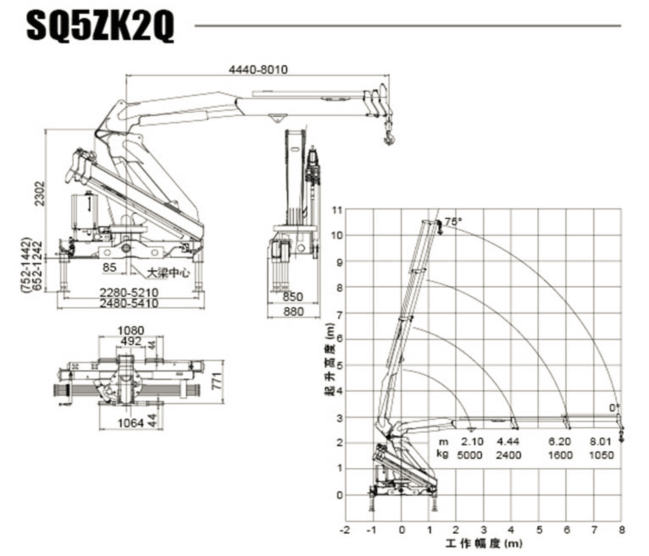

  S1  XCMG SQ5ZK2Q隨車起重機外形圖

C、貨箱及砝碼定位裝置

    3.1、砝碼架配置：每個1噸,方形砝碼架,砝碼架高度要達到砝碼高度的1/3，按砝碼生產企業技術提供尺寸要求制作,保證砝碼放置平穩。   為整體式可重復拆卸砝碼架，砝碼架上方帶有減震膠皮，保證砝碼固定；  3.2、車廂與車頭為車輛出廠原裝同色漆質；  3.3、車箱底部輔設≥5mm厚的防滑鋼，副梁為貫通式，材質為8#錳鋼板，滾壓而成；橫梁為錳鋼板折彎件，間距為30cm，邊框?yàn)榧雍癫馁|(zhì)，做特殊防銹處理；擋泥板為鋁合金材質，防護欄為鋁合金材質；   3.4、車廂橫梁、縱梁連接為上鉚接、下焊接結構；  3.5、整體型副車架  3.6、配裝工具箱、備胎架

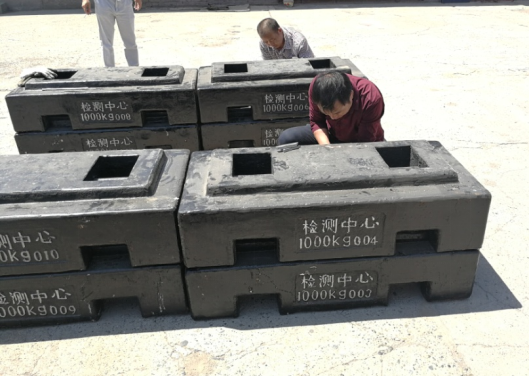

D、鑄鐵砝碼

方形大砝碼

※參數要求

    (3.1)質量、準確度等級均符合JJG99-2006《砝碼》國家計量檢定規程的要求；

    (3.2)形狀方形，可多層疊放裝卸，可用叉車裝卸，吊車也可多塊裝卸且在較小區域能夠擺放，底面設計為凹槽、頂面有凸臺，疊放時自動定位；

    (3.3)質量達到國家M1 等級標準，表面光潔、無毛刺、無氣孔；

    (3.4)M1 等級；1000kg/個，材質為鑄鐵，密度:7.1g/cm3；數量：/個；

    (3.5)外形尺寸：1200*600*300mm；

    (3.6)砝碼鑄有生產企業標識(正面鑄有**計量1000kg )；

   （3.7)砝碼端面要鑄有編號如：01、02…20；每個砝碼要配有調整倉，調整倉螺栓采用不銹鋼內六方制造；

    (3.8)砝碼提供法定質監部門檢定證書；

  E、計量檢衡車整車改裝要求

    排放依據標準: GB3847-2005,GB17691-2018國Ⅵ

    依據GB 7258–2017 、GB 1589–2016、GB/T 6420–2004對東風天錦 4×2底盤車改裝適合用戶要求的衡器計量檢衡車。整車貨箱設計承載20噸，箱內配裝砝碼定位裝置，駕駛室內安裝可視倒車影像。配裝工具箱、備胎架、鋁合金側防護、鋼制后保險杠、LED警示燈、隨車起重機的安裝、液壓系統的調試、粘貼反光標識等
