公路汽車衡檢測能力提升項目整體方案介紹

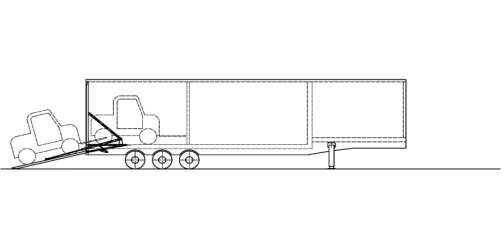

六軸計量檢衡車通常由牽引車、計量檢衡車半掛車、隨車叉車、砝碼等四部分組成，其中牽引車可以選擇6*4驅動形式；簡圖如下：

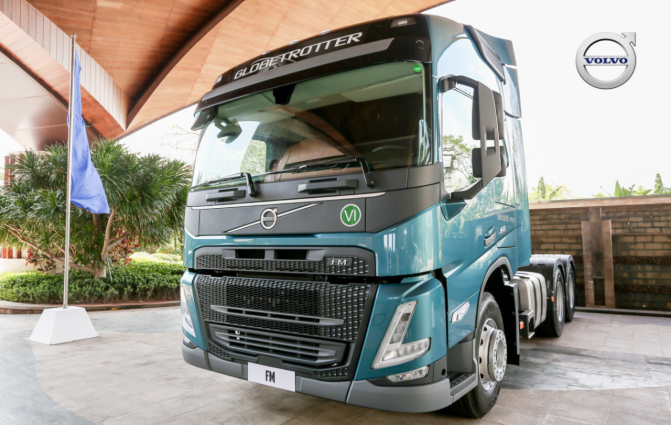

一、沃爾沃FM460 6*4牽引車
FM460 64T D
使用條件
車輛連接總質量60.0噸 車輛寬度2500毫米以內
主要總成部件
FM高頂臥鋪駕駛室（FM-HSLP5）
460 HP
發動機型號：D13K460 EUVI 歐6
沃爾沃發動機緩速制動,VEB+
新型I shift自動換檔變速箱，扭矩2600Nm，12速
單級減速，雙驅動橋，23噸
后橋主減速比2.83
雙驅動橋，空氣懸架
軸距，3,400+1,370mm
套件

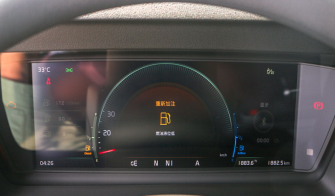

12寸高像素動態儀表
收音機，雙藍牙，一個USB接口
底盤
前懸架,拋物線彈簧 前穩定桿
前橋軸荷7.5噸
后橋軸荷21噸 后穩定桿
盤式制動器
EBS制動系統
電子控制懸架高度調整
大梁高度，300mm
大梁厚度8mm
電瓶箱位于車架左側
電瓶 2x225Ah
蓄電池凈化裝置
右置鋁合金"D"形油箱，直徑710毫米，容量450升
左置鋁合金"D"形油箱，直徑710毫米，容量450升
尿素罐在車架左側
尿素罐容量50升
油箱蓋帶鎖
水平消聲器，向左排氣
車輪掩木2塊折疊型
后車架長度，2175毫米
掛車電纜，7芯*2
掛車制動管路，歐盟標準
掛車制動檢測
3片式后橋擋泥板
鋼制儲氣筒
LED后尾燈
輪輞和輪胎
鋼制輪輞 前輪295/80R22.5 米其林
驅動輪295/80R22.5 Michelin
備胎與前輪相同
有備胎架，隨備胎臨時安裝
20噸千斤頂
隨車工具
18米輪胎充氣軟管
傳動系附加設備
自動變速箱檔桿換擋
機械變速箱機油水冷卻器
空氣壓縮機，雙缸每分鐘1100升
高位進氣口
公路用空氣濾清器
發電機,24V ，150安培
80分貝噪音級別，歐洲
發動機啟動輔助，預熱電阻絲
鋼質油底殼

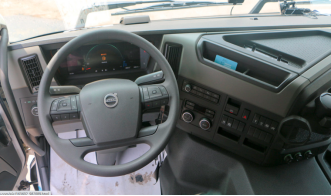

駕駛室內部,行駛系統
左置方向盤
行駛記錄儀安裝接口
ESP
ACC, 帶有防撞警告及緊急制動功能
車道偏離警告
自動控制空調系統
側置遮陽板，駕駛員側
駕駛室內前遮陽板，手動控制
倒車警告
車橋軸荷顯示
滅火器，3 kg，瑞典語/英語標簽
反光背心
兩個三角警告牌
顯示屏語言，中文
駕駛員手冊，中文
駕駛室內部，生活系統
舒適型司機座椅，帶氣懸，安全帶
黑色安全帶
座椅扶手，雙側座椅
座椅扶手面料，乙烯基
橡膠腳墊
下臥鋪寬700mm
下部臥鋪床墊，堅固型
上臥鋪寬600mm, 可折疊
水瓶托架，中央儀表板下
2個閱讀燈
天窗，手動開啟
駕駛室隔音隔熱層
駕駛室外部
駕駛室顏色，冬白，1103
帶遙控器的中控鎖
前保險杠
前下防護裝置
防蟲網
手動駕駛室傾翻裝置
駕駛室前懸置，機械減震
駕駛室后懸置，機械減震
電動電加熱后視鏡
前望地鏡
灰色外部遮陽板
駕駛室頂置導流罩
牽引車駕駛室側導流板
帶大燈清洗功能
LED日間行車燈
前霧燈，白色
角燈
車頂指示燈，白色
駕駛室頂部電纜出口，一個乘客側
駕駛室標志，GLOBETROTTER
上裝準備
牽引座支架，50mm安裝高度
牽引座高度150 mm
約斯特牽引鞍座,JSK37
牽引銷尺寸 50 mm (2")
牽引座位置在后橋后面350 mm處
后部平臺，小尺寸
服務
車隊管理系統(FMS)接口

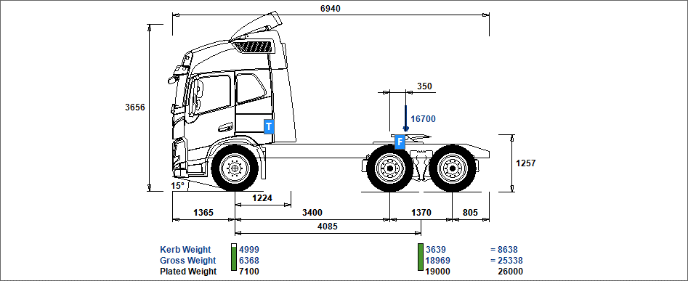

整車示意圖
二、計量檢衡半掛車
計量檢衡半掛車由廂體、砝碼定位裝置、叉車定位裝置、尾部蹬車裝置等組成；

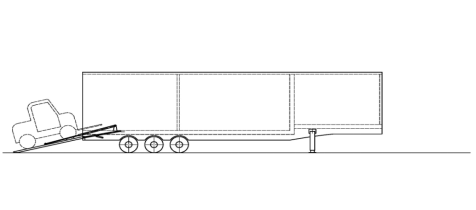

叉車通過尾部蹬車裝置上下叉車，并固定在車輛尾部，保證整體載荷的分布；

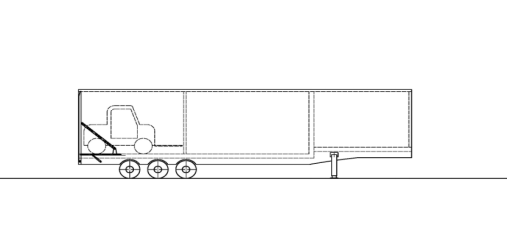

車輛行走狀態下，叉車固定在車廂內，尾部蹬車裝置通過動力單元液壓起升，廂體尾部帶有調整角度的斜面板體，通過舉升油缸保證在一個平面上；
※半掛車配置
加工定制 是
種類 計量檢衡半掛車
品牌 匯斯誠牌
型號 DWJ9400TJHXS計量檢衡半掛車
類型 半掛
廂體材料：瓦楞板（鋼板）
裝載重量 40000（kg）
整車外形尺寸 11500 *2550*3950,3890,3800,3750,3680（mm）
鞍座承載 16000 鞍座高度 13,10
輪胎規格：245/70R19.5 16PR
輪胎數 12
前懸半徑 1000（mm） 有效載荷 35000
性能描述：
側門為平開門；
尾門為蹬車裝置，為液壓提升，動力單元操作；
布置有叉車固定裝置，砝碼固定裝置；
內部帶有LED照明燈；
半掛車整體骨架為鋼制骨架，折彎鐵板采用焊接的形式在骨架表面，骨架材料經過酸洗、磷化、電泳處理；
車輛出廠前做淋水試驗，確保車輛的氣密性；

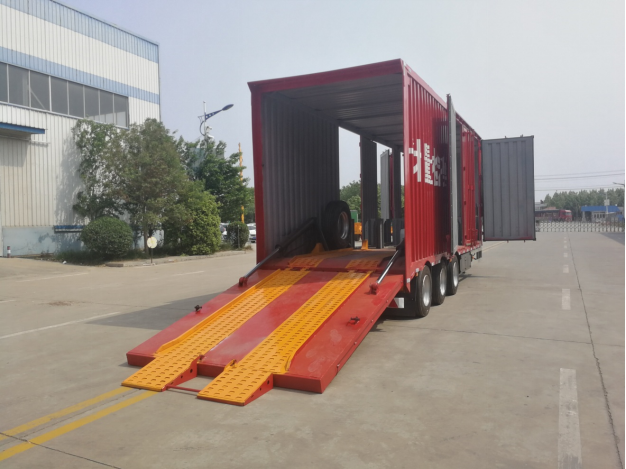

尾門結構：
三、計量檢衡車整車改裝要求
排放標準：GB3847-2005,GB17691-2018國Ⅵ，依據GB 7258–2016 、GB 1589–2014、GB/T 6420–2004對半掛式計量檢衡半掛車改裝適合用戶要求配置。整車貨箱設計承載40噸，箱內配裝砝碼定位裝置，駕駛室內安裝可視倒車影像。配裝工具箱、備胎架、鋁合金側防護、鋼制后保險杠、LED警示燈、液壓動力單元、粘貼反光標識等；
